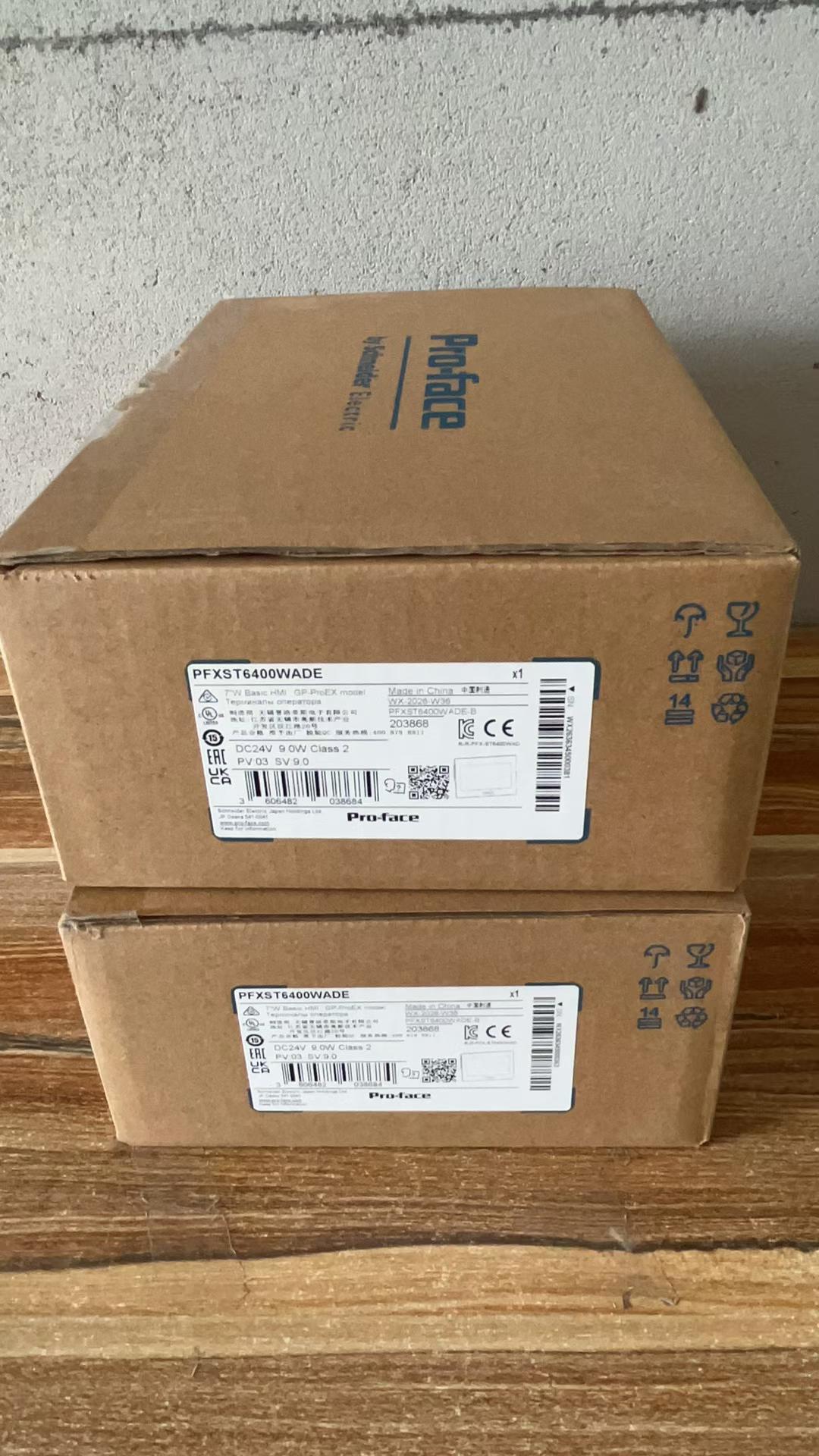

Pro-face PFXST6400WADE – HMI ST-6400WA 7 inch chính hãng

Pro-face PFXST6400WADE – HMI ST-6400WA 7 inch chính hãng

Pro-face PFXST6400WADE là màn hình HMI cảm ứng thuộc dòng ST6000 Series, model ST-6400WA, được thiết kế cho các hệ thống tự động hóa và điều khiển máy móc công nghiệp. Thiết bị sở hữu màn hình 7 inch Wide TFT, độ phân giải WVGA 800 × 480 pixel, cảm ứng điện trở analog và hỗ trợ phần mềm lập trình GP-Pro EX.

Với thiết kế nhỏ gọn, giao diện cảm ứng trực quan và nhiều chuẩn giao tiếp công nghiệp, PFXST6400WADE Pro-face phù hợp để giám sát và vận hành máy móc, dây chuyền sản xuất, hệ thống PLC và các ứng dụng tự động hóa nhà máy.

Thông số kỹ thuật Pro-face PFXST6400WADE

Các thông số trên được đối chiếu với datasheet ST-6400WA của Pro-face.

PFXST6400WADE là gì?

PFXST6400WADE là một màn hình HMI 7 inch thuộc dòng ST6000 của Pro-face. Thiết bị đóng vai trò giao diện giữa người vận hành và hệ thống điều khiển máy.

Thông qua màn hình HMI, người vận hành có thể:

• Theo dõi trạng thái máy.
• Hiển thị các thông số sản xuất.
• Điều khiển thiết bị.
• Cài đặt giá trị vận hành.
• Theo dõi cảnh báo và trạng thái lỗi.
• Kết nối với PLC và các thiết bị tự động hóa.

Theo tài liệu Pro-face, PFXST6400WADE tương ứng với model ST-6400WA, sử dụng màn hình Wide TFT 7 inch và độ phân giải WVGA 800 × 480.

Màn hình 7 inch WVGA 800 × 480

PFXST6400WADE được trang bị màn hình 7.0 inch Wide TFT Color LCD, độ phân giải 800 × 480 pixel và hiển thị tới 16 triệu màu. Điều này giúp giao diện điều khiển có thể hiển thị rõ ràng các nút chức năng, biểu đồ, thông số và trạng thái thiết bị.

Diện tích hiển thị hiệu dụng khoảng 154,08 × 85,92 mm, phù hợp cho những tủ điều khiển cần HMI kích thước vừa phải nhưng vẫn đảm bảo khả năng quan sát.

Cảm ứng điện trở Analog

HMI Pro-face PFXST6400WADE sử dụng analog resistive touch panel, hỗ trợ thao tác cảm ứng đơn điểm.

Độ phân giải cảm ứng đạt 1024 × 1024, cho phép người vận hành thao tác trực tiếp trên giao diện HMI để nhập dữ liệu, thay đổi giá trị cài đặt hoặc điều khiển các chức năng của máy.

Khả năng kết nối đa dạng

Một trong những ưu điểm đáng chú ý của PFXST6400WADE là hệ thống cổng giao tiếp phục vụ kết nối với PLC và các thiết bị công nghiệp.

2 cổng Ethernet

Thiết bị có 2 cổng Ethernet RJ-45, hỗ trợ:

• 10BASE-T.
• 100BASE-TX.
• IEEE 802.3i.
• IEEE 802.3u.

Hai cổng Ethernet giúp HMI thuận tiện hơn khi tích hợp vào hệ thống mạng điều khiển công nghiệp.

Cổng Serial RS-232C

COM1 sử dụng giao tiếp RS-232C, hỗ trợ truyền dữ liệu không đồng bộ với tốc độ từ 2.400 đến 115.200 bps.

Cổng RS-422/485

COM2 hỗ trợ RS-422/485, phù hợp để giao tiếp với nhiều thiết bị tự động hóa sử dụng chuẩn truyền thông serial công nghiệp.

USB

PFXST6400WADE có:

• 1 × USB 2.0 Type-A.
• 1 × USB 2.0 micro-B.

Cổng USB Type-A có thể cung cấp nguồn 5 VDC, tối đa 500 mA cho thiết bị kết nối theo thông số của nhà sản xuất.

Nguồn cấp 24VDC

Pro-face PFXST6400WADE sử dụng nguồn 24 VDC, với dải điện áp đầu vào cho phép từ 19,2 đến 28,8 VDC. Đây là mức nguồn phổ biến trong các hệ thống điều khiển và tủ điện công nghiệp.

Công suất tiêu thụ được công bố ở mức 5,5 W hoặc thấp hơn trong điều kiện không cấp nguồn cho thiết bị qua USB phía trước; mức tối đa được nêu là 9 W.

Thiết kế phù hợp môi trường công nghiệp

PFXST6400WADE có mặt trước đạt cấp bảo vệ IP65F, đồng thời được nhà sản xuất công bố phù hợp các yêu cầu Type 1, Type 4X cho sử dụng trong nhà và Type 13 ở mặt trước khi được lắp đặt đúng trong enclosure.

Thiết bị có:

• Kích thước: 208 × 153 × 45 mm.
• Trọng lượng: ≤ 0,8 kg.
• Kích thước khoét tủ: 190 × 135 mm.
• Phương pháp làm mát: tuần hoàn không khí tự nhiên.

Phần mềm lập trình GP-Pro EX

Phiên bản PFXST6400WADE được xác định là phiên bản hỗ trợ GP-Pro EX. Pro-face cũng liệt kê ST-6400WA với mã PFXST6400WADE trong môi trường hỗ trợ GP-Pro EX.

GP-Pro EX cho phép xây dựng giao diện vận hành HMI, thiết lập màn hình điều khiển và cấu hình giao tiếp giữa HMI với PLC hoặc các thiết bị tự động hóa.

Điều này giúp PFXST6400WADE phù hợp với các dự án:

• Điều khiển máy móc.
• Máy đóng gói.
• Máy sản xuất.
• Dây chuyền tự động.
• Hệ thống băng tải.
• Tủ điều khiển PLC.
• Hệ thống giám sát và vận hành máy.

Ứng dụng Pro-face PFXST6400WADE

HMI Pro-face PFXST6400WADE có thể được sử dụng trong nhiều lĩnh vực công nghiệp:

• Tự động hóa nhà máy
• Điều khiển máy móc
• Dây chuyền sản xuất
• Đóng gói và chế biến
• Điều khiển băng tải
• Hệ thống PLC
• Điều khiển động cơ
• Giám sát quá trình sản xuất
• Tủ điện điều khiển
• Machine Automation

Với màn hình 7 inch và nhiều chuẩn giao tiếp, thiết bị có thể đóng vai trò giao diện vận hành trực tiếp tại máy.

Kích thước lắp đặt PFXST6400WADE

Khi thay thế HMI hiện có bằng Pro-face PFXST6400WADE, cần kiểm tra kích thước khoét tủ.

Thông số được nhà sản xuất công bố:

Kích thước HMI: 208 × 153 × 45 mm.

Kích thước khoét panel: 190 × 135 mm.

Độ dày panel: khoảng 1,6 – 5 mm.

Việc kiểm tra kích thước trước khi đặt hàng giúp đảm bảo HMI có thể lắp vừa vị trí trên tủ điện hoặc máy.

PFXST6400WADE và PFXST6400WAD khác nhau thế nào?

Cả hai đều thuộc model ST-6400WA. Điểm khác biệt nằm ở phần mã cuối:

• PFXST6400WAD: DC / BLUE.
• PFXST6400WADE: DC / GP-Pro EX.

Cấu trúc mã model này được Pro-face giải thích trong tài liệu ST6000 Series.

Do đó, khi thay thế hoặc đặt mua HMI, nên kiểm tra đúng toàn bộ part number, không chỉ dựa trên tên ST-6400WA.

Mua Pro-face PFXST6400WADE chính hãng

Nếu đang tìm mua Pro-face PFXST6400WADE, khách hàng nên cung cấp đầy đủ mã sản phẩm PFXST6400WADE để kiểm tra đúng model.

Đặc biệt với các dự án thay thế HMI đang hoạt động, nên đối chiếu:

• Part Number.
• Model HMI.
• Kích thước màn hình.
• Độ phân giải.
• Điện áp cấp.
• Chuẩn giao tiếp.
• Phần mềm GP-Pro EX.
• Kích thước khoét tủ.
• Phiên bản phần cứng và phụ kiện đi kèm.

Việc đối chiếu chính xác mã sản phẩm giúp hạn chế rủi ro lựa chọn nhầm model khi bảo trì hoặc nâng cấp hệ thống.
