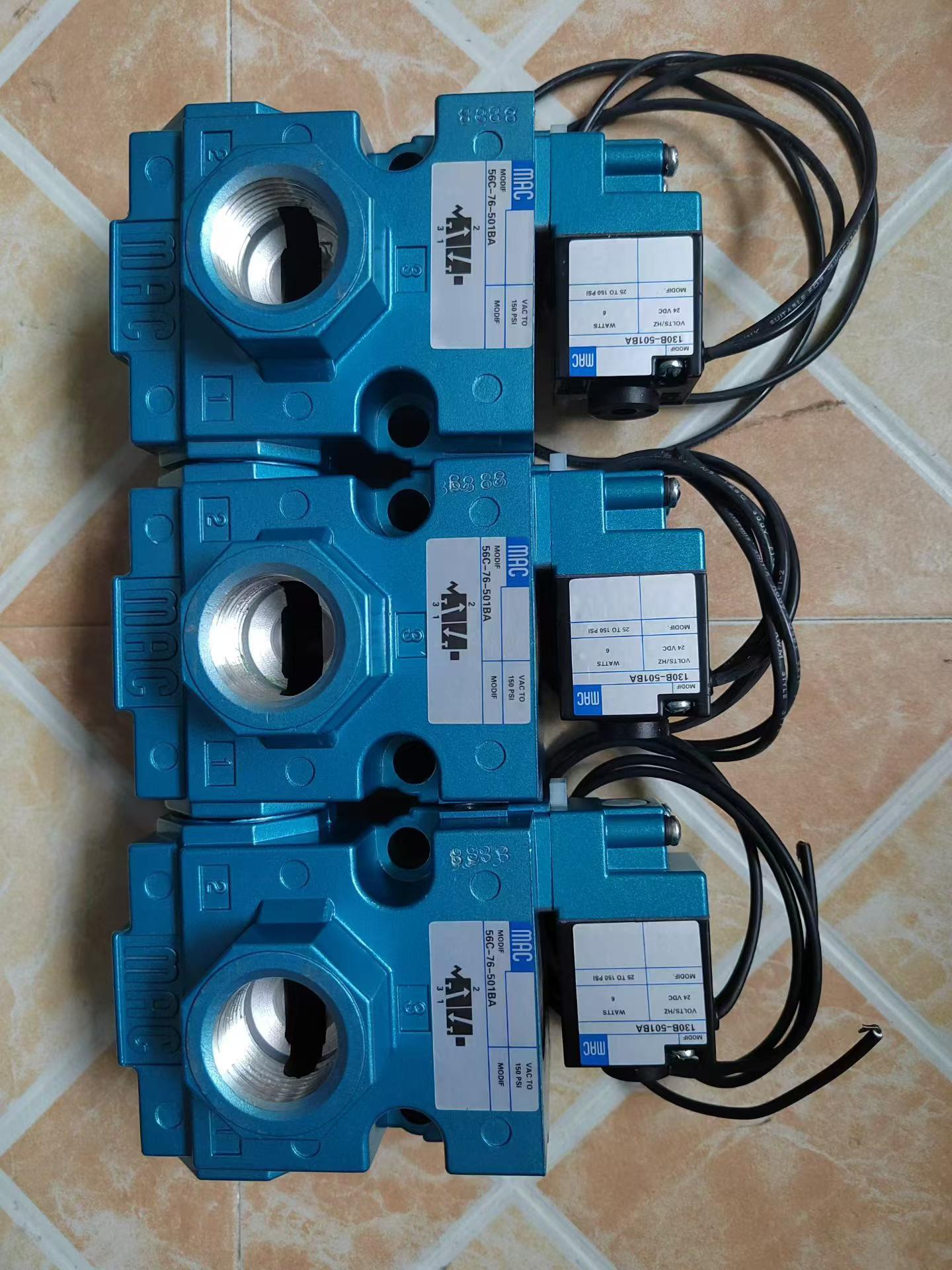

MAC 46A-L00-JDCP-1FA – Van điện từ khí nén MAC 4/2 Series 46A

MAC 46A-L00-JDCP-1FA – Van điện từ khí nén MAC 4/2 Series 46A

MAC 46A-L00-JDCP-1FA là mã van khí nén thuộc dòng MAC 46 Series, được sử dụng trong các hệ thống điều khiển khí nén và tự động hóa công nghiệp. Qua đối chiếu các nguồn sản phẩm, mã được ghi nhận phổ biến dưới dạng MAC 46A-L00-00-JDCP-1FA, mô tả là van điện từ 4 cửa, dạng manifold base plug-in, có bộ điều chỉnh lưu lượng và điều áp.

Dòng van MAC 46A được thiết kế cho các ứng dụng cần điều khiển nhanh, chính xác các cơ cấu chấp hành khí nén như xi lanh, bộ kẹp, cơ cấu đẩy – kéo và các thiết bị tự động hóa.

1. Thông tin sản phẩm MAC 46A-L00-JDCP-1FA

Nguồn thương mại Radwell ghi nhận phiên bản 46A-L00-00-JDCP-1FA là van điện từ dòng 46 Series, 4-way, dạng manifold base plug-in, có regulators & flow controls, van không bao gồm base và sử dụng nguồn 24 VDC – 2.4 W.

Lưu ý: MAC sử dụng cấu trúc mã rất chi tiết cho các phiên bản van. Vì vậy, trước khi thay thế hoặc đặt hàng, cần kiểm tra đầy đủ mã trên tem van, đặc biệt phần L00 / L00-00 / JDCP / 1FA.

2. MAC 46A-L00-JDCP-1FA là gì?

MAC 46A-L00-JDCP-1FA thuộc nhóm van điện từ điều khiển khí nén MAC Valves. Van thực hiện nhiệm vụ đóng/mở và chuyển hướng dòng khí nén để điều khiển hoạt động của cơ cấu chấp hành.

Đối với mã được ghi nhận là 46A-L00-00-JDCP-1FA, thông tin sản phẩm xác định đây là van 4 cửa (4-way solenoid valve) thuộc Series 46. Thiết kế dạng plug-in manifold giúp van phù hợp với các hệ thống cần bố trí nhiều van trên cùng một cụm đế.

Trong hệ thống tự động hóa, van điện từ thường được PLC hoặc bộ điều khiển gửi tín hiệu điện để chuyển trạng thái van. Khi trạng thái van thay đổi, đường khí cấp và đường khí xả được chuyển đổi, từ đó làm cho xi lanh hoặc cơ cấu khí nén chuyển động.

3. Đặc điểm nổi bật của MAC 46A

Thiết kế van 4 cửa

Cấu hình 4-way cho phép điều khiển các cơ cấu khí nén có hai hướng chuyển động, điển hình như:

• Xi lanh khí nén tác động kép.
• Cơ cấu kẹp – nhả.
• Cơ cấu nâng – hạ.
• Cơ cấu đẩy – kéo.
• Bộ phận phân loại sản phẩm.
• Cơ cấu chuyển hướng trong máy tự động.

Dạng manifold plug-in

Một điểm đáng chú ý của phiên bản 46A-L00-00-JDCP-1FA là thiết kế manifold base plug-in. Theo thông tin sản phẩm, van được cung cấp ở dạng van, còn phần base/manifold được tách riêng.

Thiết kế này thuận tiện khi hệ thống có nhiều van điều khiển và cần bố trí tập trung trên một cụm manifold.

Tích hợp chức năng điều chỉnh khí

Nguồn dữ liệu sản phẩm mô tả phiên bản này có regulators & flow controls, giúp hệ thống có thể kiểm soát các thông số khí nén phù hợp với ứng dụng.

Việc điều chỉnh lưu lượng đặc biệt hữu ích khi cần kiểm soát tốc độ chuyển động của xi lanh, hạn chế hiện tượng chuyển động quá nhanh hoặc va đập cuối hành trình.

Nguồn điều khiển 24 VDC

Phiên bản 46A-L00-00-JDCP-1FA được Radwell ghi nhận sử dụng 24 VDC, 2.4 W. Đây là mức điện áp phổ biến trong hệ thống điều khiển máy công nghiệp.

Tuy nhiên, không nên chỉ dựa vào tên mã để thay thế coil. Cần kiểm tra trực tiếp điện áp được in trên coil của van đang sử dụng.

4. Nguyên lý hoạt động

Nguyên lý hoạt động của MAC 46A-L00-JDCP-1FA có thể hiểu theo trình tự cơ bản:

PLC/bộ điều khiển → tín hiệu điện → coil van → chuyển trạng thái van → thay đổi đường khí → cơ cấu khí nén chuyển động

Khi PLC cấp tín hiệu điều khiển đến coil, lực điện từ tác động lên cơ cấu bên trong van. Van chuyển sang trạng thái tương ứng và thay đổi đường đi của khí nén.

Ví dụ với một xi lanh tác động kép:

Trạng thái 1:

Khí nén được cấp vào một phía của xi lanh → piston di chuyển theo hướng A.

Trạng thái 2:

Van chuyển trạng thái → khí được cấp sang phía còn lại → piston di chuyển theo hướng B.

Nhờ nguyên lý này, van điện từ MAC có thể được sử dụng như một phần tử trung gian giữa hệ thống điều khiển điện và cơ cấu chấp hành khí nén.

5. Ứng dụng của van MAC 46A-L00-JDCP-1FA

MAC 46A có thể được ứng dụng trong nhiều hệ thống tự động hóa sử dụng khí nén, chẳng hạn:

Máy đóng gói

Van điều khiển các xi lanh thực hiện:

• Đóng/mở cơ cấu.
• Đẩy sản phẩm.
• Kẹp sản phẩm.
• Cắt hoặc ép.
• Điều khiển cửa khí.

Dây chuyền sản xuất tự động

Van điện từ được kết nối với PLC để điều khiển các cơ cấu khí nén theo trình tự đã lập trình.

Máy lắp ráp

Có thể sử dụng để điều khiển:

• Xi lanh đẩy.
• Xi lanh ép.
• Cơ cấu kẹp.
• Cơ cấu định vị.
• Bộ cấp phôi.

Hệ thống phân loại

Van khí nén có thể điều khiển các piston dùng để đẩy sản phẩm sang các vị trí khác nhau.

Máy công nghiệp sử dụng manifold

Thiết kế manifold của dòng 46A đặc biệt phù hợp với những hệ thống cần bố trí nhiều van tập trung trong một cụm điều khiển.

6. Ưu điểm khi sử dụng van MAC 46A

Một số ưu điểm đáng chú ý:

• Thiết kế nhỏ gọn.
• Điều khiển bằng tín hiệu điện.
• Phù hợp với hệ thống PLC.
• Cấu hình 4-way cho cơ cấu khí nén hai chiều.
• Có thể lắp theo hệ thống manifold.
• Thuận tiện tích hợp vào máy tự động.
• Có cấu hình hỗ trợ điều chỉnh lưu lượng.
• Nguồn 24 VDC phù hợp với nhiều hệ thống điều khiển công nghiệp.

MAC cũng có nhiều dòng van khác nhau, vì vậy khi lựa chọn cần xác định chính xác cấu hình thay vì chỉ chọn theo kích thước hoặc Series.

7. Lưu ý khi lắp đặt MAC 46A-L00-JDCP-1FA

Kiểm tra mã sản phẩm

Đây là yếu tố quan trọng nhất.

Mã người dùng cung cấp là:

MAC 46A-L00-JDCP-1FA

Trong khi nguồn dữ liệu sản phẩm ghi nhận:

MAC 46A-L00-00-JDCP-1FA.

Vì vậy nên chụp hình tem sản phẩm hoặc đối chiếu catalogue trước khi mua thay thế.

Kiểm tra điện áp coil

Phiên bản 46A-L00-00-JDCP-1FA được ghi nhận là 24 VDC – 2.4 W.

Không nên cấp điện áp khác với thông số trên coil vì có thể gây cháy coil hoặc khiến van không hoạt động.

Kiểm tra chất lượng khí nén

Khí cấp cho van cần được xử lý phù hợp:

• Không chứa nước ngưng tụ quá mức.
• Hạn chế bụi bẩn.
• Áp suất nằm trong phạm vi cho phép của cấu hình van.
• Hệ thống lọc khí cần được bảo dưỡng định kỳ.

Kiểm tra manifold/base

Do phiên bản được ghi nhận là valve less base, cần xác định đúng loại đế/manifold đang sử dụng trước khi thay thế.

8. MAC 46A-L00-JDCP-1FA có phải van 4/2 không?

Có thể xem đây là van 4-way dùng để điều khiển cơ cấu khí nén hai chiều. Nguồn sản phẩm của phiên bản 46A-L00-00-JDCP-1FA xác định rõ cấu hình 4-way.

Trong thực tế, cách gọi van 4/2 thường được sử dụng để mô tả van có 4 cửa và 2 trạng thái làm việc. Tuy nhiên, khi đặt hàng nên dùng mã đầy đủ của MAC để tránh nhầm với các cấu hình khác.

9. Các mã MAC 46A liên quan

Trong quá trình tìm kiếm linh kiện MAC tại thị trường Việt Nam, có thể gặp nhiều mã thuộc Series 46A, chẳng hạn:

• MAC 46A-L00-00-JDCP-1FA
• MAC 46A-L00-00-JD
• MAC 46A-L00-J
• MAC 46A-L00-JD
• MAC 46A-LSA-AC-JDCP-1FA
• MAC 46A-LSB-AC-JDCP-1FA

Các mã này không nên mặc định xem là tương đương hoàn toàn. Chỉ cần khác một nhóm ký tự trong mã MAC cũng có thể tương ứng với coil, cấu hình cổng, manifold hoặc chức năng khác nhau. Danh sách mã Series 46A được các nhà cung cấp linh kiện công nghiệp ghi nhận khá đa dạng.

Đặc biệt, 46A-LSA-AC-JDCP-1FA là một cấu hình khác được các nguồn thương mại ghi nhận là van điện từ 4/2, 24 VDC, 5.4 W; vì vậy không nên dùng mã này thay trực tiếp cho 46A-L00-00-JDCP-1FA nếu chưa đối chiếu thông số.

10. Bảo dưỡng MAC 46A

Để van hoạt động ổn định, nên:

1. Kiểm tra áp suất khí nén định kỳ.
2. Kiểm tra bộ lọc khí.
3. Xả nước trong hệ thống khí nén.
4. Kiểm tra dây điện và đầu nối coil.
5. Kiểm tra tình trạng rò khí.
6. Kiểm tra tốc độ xi lanh.
7. Vệ sinh khu vực lắp đặt van.
8. Kiểm tra manifold khi phát hiện rò rỉ hoặc hoạt động bất thường.

Nếu van đóng/mở chậm, xi lanh hoạt động không ổn định hoặc coil không hút, cần kiểm tra đồng thời cả phần điện và phần khí nén thay vì chỉ thay van.

11. Mua van MAC 46A-L00-JDCP-1FA ở đâu?

Khi tìm mua MAC 46A-L00-JDCP-1FA, khách hàng nên cung cấp:

• Mã đầy đủ trên tem.
• Hình ảnh van.
• Hình ảnh coil.
• Điện áp coil.
• Loại manifold/base đang sử dụng.
• Số lượng cần mua.
• Ứng dụng thực tế nếu cần tư vấn mã thay thế.

Do mã người dùng cung cấp có khả năng là dạng rút gọn của 46A-L00-00-JDCP-1FA, việc đối chiếu nameplate trước khi báo giá là rất quan trọng.

12. FAQ – Câu hỏi thường gặp

MAC 46A-L00-JDCP-1FA là van gì?

Đây là van điện từ khí nén MAC thuộc Series 46A. Mã gần nhất được các nguồn sản phẩm ghi nhận là 46A-L00-00-JDCP-1FA, loại 4-way, dùng cấu hình manifold plug-in.

MAC 46A-L00-00-JDCP-1FA dùng điện áp bao nhiêu?

Thông tin sản phẩm được Radwell ghi nhận là 24 VDC, 2.4 W. Tuy nhiên cần kiểm tra coil thực tế trước khi cấp nguồn.

MAC 46A có điều khiển được xi lanh khí nén không?

Có. Van 4-way được sử dụng để chuyển hướng khí nén đến các cổng của cơ cấu chấp hành, điển hình là xi lanh tác động kép.

MAC 46A-L00-JDCP-1FA có phải mã chính xác không?

Mã bạn cung cấp có thể là cách ghi rút gọn. Nguồn thương mại hiện ghi nhận rõ mã 46A-L00-00-JDCP-1FA, vì vậy nên kiểm tra lại tem van trước khi mua.

Có thể thay bằng MAC 46A-LSA-AC-JDCP-1FA không?

Không nên xác định là thay thế trực tiếp chỉ dựa vào cùng Series 46A. Hai mã có cấu hình khác nhau và nguồn thương mại ghi nhận thông số điện khác nhau. Cần đối chiếu catalogue, coil, manifold và sơ đồ cổng trước khi thay.

13. Kết luận

MAC 46A-L00-JDCP-1FA là mã van khí nén MAC được sử dụng trong các hệ thống tự động hóa công nghiệp. Dựa trên dữ liệu tìm được, phiên bản tương ứng được ghi nhận phổ biến là MAC 46A-L00-00-JDCP-1FA, một van điện từ 4-way Series 46, dạng manifold plug-in, có cấu hình regulator và flow control, với phiên bản được ghi nhận sử dụng 24 VDC – 2.4 W.

Sản phẩm phù hợp với các hệ thống điều khiển xi lanh, máy đóng gói, máy lắp ráp, dây chuyền tự động và các thiết bị sử dụng khí nén.

Lưu ý quan trọng: khi mua hoặc thay thế, nên cung cấp toàn bộ mã trên tem van để xác định chính xác cấu hình. Đặc biệt cần phân biệt 46A-L00-JDCP-1FA với 46A-L00-00-JDCP-1FA và các mã 46A khác.
