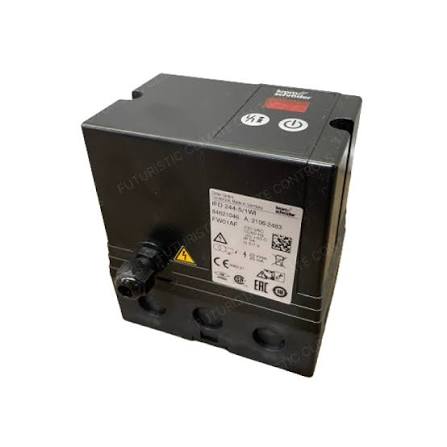

Kromschröder IFD 258-5/1Q – Bộ điều khiển burner 120VAC

Kromschröder IFD 258-5/1Q – Bộ điều khiển burner 120VAC

Kromschröder IFD 258-5/1Q là bộ điều khiển burner tự động thuộc dòng IFD 258 Series 200, được thiết kế để đánh lửa, điều khiển và giám sát burner gas công nghiệp. Thiết bị hỗ trợ giám sát ngọn lửa bằng ionization hoặc UV, có thể lựa chọn giữa chế độ khóa lỗi ngay lập tức hoặc khởi động lại khi mất ngọn lửa.

Model này sử dụng nguồn 120 VAC, 50/60 Hz, thời gian an toàn khi khởi động tSA = 5 giây và thời gian an toàn trong quá trình vận hành tSB = 1 giây. Mã hàng của phiên bản này là 84621430, cũng được Honeywell/KromAmericas ghi nhận dưới mã KS84621430.

1. Thông số kỹ thuật IFD 258-5/1Q

KromAmericas xác nhận trực tiếp IFD 258-5/1Q sử dụng 120 VAC 50/60 Hz, tSA 5 s và tSB 1 s.

2. IFD 258-5/1Q là gì?

IFD 258-5/1Q là một Automatic Burner Control Unit – bộ điều khiển burner tự động.

Thiết bị đảm nhiệm nhiều chức năng trong chu trình hoạt động của burner:

• Điều khiển trình tự khởi động burner.
• Phối hợp quá trình đánh lửa.
• Giám sát ngọn lửa.
• Nhận tín hiệu từ cảm biến ionization hoặc UV.
• Xử lý tình trạng mất ngọn lửa.
• Điều khiển van gas theo trình tự.
• Hiển thị trạng thái chương trình.
• Hiển thị cường độ tín hiệu ngọn lửa.

Kromschröder mô tả IFD 258 là bộ điều khiển dùng để monitoring and control of gas burners, hỗ trợ ionization hoặc UV control và có thể lựa chọn immediate fault lock-out hoặc restart khi flame failure.

3. Giải thích mã IFD 258-5/1Q

Mã sản phẩm được cấu tạo khá rõ ràng:

IFD

IFD = Automatic Burner Control Unit.

Đây là bộ điều khiển burner tự động.

2

2 = Series 200.

5

5 = giám sát ngọn lửa bằng ionization hoặc UV.

8

8 = có thể lựa chọn giữa:

• Immediate fault lock-out.
• Restart khi flame failure.

-5

-5 = Safety Time on Start-up:

tSA = 5 giây

/1

/1 = Safety Time during Operation:

tSB = 1 giây

Q

Q = nguồn:

120 VAC, 50/60 Hz

Toàn bộ cách giải mã này được xác nhận trong bảng type code của Kromschröder.

Có thể hiểu đơn giản:

IFD 258-5/1Q = Bộ điều khiển burner Series 200 + Ionization/UV + restart/lockout có thể lựa chọn + tSA 5s + tSB 1s + 120VAC.

4. Nguồn điện 120 VAC

Một trong những đặc điểm quan trọng nhất của IFD 258-5/1Q là chữ Q ở cuối model.

Theo Kromschröder:

• Q = 120 VAC, 50/60 Hz
• W = 230 VAC, 50/60 Hz
• Y = 200 VAC, 50/60 Hz
• P = 100 VAC, 50/60 Hz.

Vì vậy cần đặc biệt chú ý khi thay thế:

IFD 258-5/1Q → 120 VAC

không nên thay trực tiếp bằng:

IFD 258-5/1W → 230 VAC

nếu chưa kiểm tra lại nguồn cấp của tủ điều khiển.

5. Thời gian an toàn tSA = 5 giây

Ký hiệu -5 xác định:

Safety Time on Start-up = 5 seconds.

Đây là khoảng thời gian an toàn được sử dụng trong quá trình khởi động burner.

Trong quá trình startup, bộ điều khiển thực hiện trình tự đánh lửa và kiểm tra tín hiệu ngọn lửa. Nếu điều kiện flame proving không đạt yêu cầu trong khoảng thời gian quy định, hệ thống sẽ chuyển sang trạng thái xử lý lỗi theo cấu hình.

Kromschröder cung cấp IFD 258 với các lựa chọn tSA:

• -3 = 3 giây
• -5 = 5 giây
• -10 = 10 giây.

Do đó, IFD 258-5/1Q có tSA 5 giây.

6. Thời gian an toàn khi vận hành tSB = 1 giây

Ký hiệu /1 có nghĩa:

Safety Time during Operation = 1 second.

Đây là thông số quan trọng khi burner đang vận hành.

Nếu tín hiệu ngọn lửa mất trong quá trình hoạt động, IFD 258 xử lý theo logic mất flame được lựa chọn, với thời gian an toàn khi vận hành là 1 giây.

7. Giám sát ngọn lửa bằng Ionization hoặc UV

Một ưu điểm quan trọng của IFD 258-5/1Q là hỗ trợ hai phương pháp flame monitoring:

Ionization

Bộ điều khiển có thể sử dụng tín hiệu ionization từ flame rod để xác nhận sự tồn tại của ngọn lửa.

UV

IFD 258 cũng hỗ trợ các ứng dụng sử dụng cảm biến ngọn lửa UV tương thích.

Kromschröder xác định ký hiệu 5 trong IFD 258 là Ionization or UV control.

Điều này giúp IFD 258 có tính linh hoạt cao hơn so với bộ điều khiển chỉ hỗ trợ một phương pháp giám sát ngọn lửa.

8. Xử lý khi mất ngọn lửa

IFD 258-5/1Q có ký hiệu 8 trong model.

Ký hiệu này cho phép lựa chọn giữa:

Immediate fault lock-out

hoặc

Restart after flame failure

Tức là tùy cấu hình hệ thống, khi burner mất ngọn lửa, bộ điều khiển có thể:

Khóa lỗi ngay lập tức

Burner chuyển sang trạng thái fault/lock-out và cần reset theo quy trình.

Khởi động lại

Bộ điều khiển thực hiện lại chu trình khởi động theo cấu hình cho phép.

Kromschröder xác nhận tính năng này trong tài liệu chính thức của IFD 258.

9. Hiển thị trạng thái chương trình và tín hiệu ngọn lửa

IFD 258 được thiết kế với khả năng hiển thị:

• Program status.
• Fault status.
• Flame signal intensity.

KromAmericas cho biết trạng thái chương trình và mức tín hiệu ngọn lửa có thể được đọc trực tiếp trên thiết bị.

Điều này hữu ích khi:

• Commissioning burner.
• Kiểm tra lỗi đánh lửa.
• Kiểm tra flame signal.
• Chẩn đoán tình trạng mất lửa.
• Bảo trì hệ thống burner.

Kỹ thuật viên có thể dựa vào trạng thái hiển thị để xác định burner đang ở bước nào trong chu trình.

10. Ứng dụng của Kromschröder IFD 258-5/1Q

IFD 258 được thiết kế cho các burner gas công nghiệp được đánh lửa trực tiếp.

KromAmericas cho biết dòng IFD 258 có thể sử dụng cho:

• Atmospheric burners.
• Forced-draught burners.
• Multiple burner applications.
• Burner điều khiển dạng On/Off hoặc theo cấp.
• Burner điều khiển modulating.
• Hệ thống có central control system quản lý pre-purge và flame monitoring.

Các ứng dụng thực tế có thể bao gồm:

• Lò nung công nghiệp.
• Lò sấy.
• Lò gia nhiệt.
• Thiết bị xử lý nhiệt.
• Burner công nghiệp.
• Hệ thống gia nhiệt bằng gas.
• Dây chuyền sản xuất sử dụng nhiều burner.

11. IFD 258-5/1Q trong hệ thống burner

Một hệ thống burner điển hình có thể được hình dung:

Gas Train

→ Filter
→ Pressure Regulator
→ Pressure Switch
→ Safety Shut-off Valve
→ Burner

và:

IFD 258-5/1Q

→ Ignition
→ Gas valve control
→ Flame monitoring
→ Fault handling

Còn cảm biến ngọn lửa có thể là:

Flame Rod / Ionization

hoặc:

UV Flame Sensor

Tùy thiết kế burner.

IFD 258 không nên được hiểu là một bộ điều áp gas hay van gas. Nó là bộ điều khiển burner, phối hợp các tín hiệu và thiết bị trong chu trình vận hành.

12. IFD 258-5/1Q có tích hợp đánh lửa không?

Không.

Đây là điểm rất quan trọng khi phân biệt:

IFD 258-5/1Q

Không có ký tự I ở cuối.

IFD 258-5/1QI

Có thêm:

I = Integrated electronic ignition

Theo bảng type code của Kromschröder, ký hiệu I xác định phiên bản có integrated electronic ignition.

Do đó:

Đây là khác biệt quan trọng khi lựa chọn thiết bị thay thế.

13. So sánh IFD 258-5/1Q với IFD 258-5/1W

Hai model có cấu hình chức năng gần nhau nhưng khác nguồn điện, vì vậy không nên coi là hai mã tương đương hoàn toàn. Kromschröder xác định Q = 120 VAC và W = 230 VAC.

14. So sánh IFD 258-5/1Q với IFD 258-5/1QI

Danh mục mã sản phẩm Kromschröder/Honeywell xác nhận 84621430 = IFD 258-5/1Q và 84621435 = IFD 258-5/1QI.

15. Mã hàng IFD 258-5/1Q

Mã hàng được xác nhận cho sản phẩm là:

Kromschröder IFD 258-5/1Q

Order No.: 84621430

Honeywell/KromAmericas Part No.: KS84621430.

Một số dữ liệu tại thị trường cũng ghi nhận IFD 258-5/1Q với mã 84621430 và nguồn 120 VAC.

Khi mua hàng, nên đối chiếu cả:

Model + Order No. + nguồn điện

để tránh nhầm với IFD 258-5/1W hoặc IFD 258-5/1QI.

16. IFD 258-5/1Q và các mã tương tự phổ biến

Một số mã cùng họ IFD 258 có thể được sử dụng làm từ khóa liên quan, nhưng không nên mặc định là mã thay thế trực tiếp:

Tài liệu Kromschröder xác nhận IFD 258 có các lựa chọn tSA 3/5/10 giây, tSB 1/2 giây và nhiều mức điện áp khác nhau.

17. Lưu ý khi thay thế IFD 258-5/1Q

Trước khi thay bộ điều khiển burner, nên kiểm tra:

1. Đúng model

IFD 258-5/1Q

2. Đúng Order No.

84621430 / KS84621430

3. Đúng nguồn điện

120 VAC, 50/60 Hz

4. Đúng tSA

5 giây

5. Đúng tSB

1 giây

6. Phương pháp flame monitoring

Xác định hệ thống đang dùng:

• Ionization rod
• UV sensor

7. Kiểm tra có cần ignition tích hợp hay không

Nếu hệ thống yêu cầu ignition tích hợp thì cần xem xét phiên bản ...QI, không nên tự thay bằng ...Q.

8. Kiểm tra sơ đồ đấu dây

Không nên đấu dây theo kinh nghiệm từ một model khác. Cần sử dụng wiring diagram đúng phiên bản.

9. Kiểm tra burner trước khi vận hành

Sau khi thay controller cần kiểm tra:

• Chu trình khởi động.
• Tín hiệu flame.
• Van gas.
• Ignition.
• Interlock.
• Fault signal.
• Chức năng reset.

18. Từ khóa SEO

Từ khóa chính

Kromschröder IFD 258-5/1Q, IFD258-5/1Q, IFD 258 5/1Q, IFD258 5/1Q

Từ khóa sản phẩm

• Kromschroder IFD 258-5/1Q
• Kromschröder IFD 258-5/1Q
• IFD 258-5/1Q 84621430
• IFD 258-5/1Q KS84621430
• IFD 258-5/1Q 120VAC
• IFD 258 120VAC
• bộ điều khiển burner Kromschroder
• bộ điều khiển đầu đốt Kromschroder
• Kromschroder burner controller
• automatic burner control unit
• gas burner controller
• bộ điều khiển burner gas
• bộ điều khiển burner 120V
• Kromschroder IFD 258 Việt Nam

Mã tương tự/liên quan phổ biến tại Việt Nam

• IFD 258-3/1Q
• IFD 258-5/1Q
• IFD 258-5/1QI
• IFD 258-5/2Q
• IFD 258-5/1W
• IFD 258-5/1WI
• IFD 258-10/1W
• IFD 258-3/1W
• IFD 258-5/2W
• IFD 244-5/1W
• IFD 244-5/1WI

Các mã này là mã cùng dòng hoặc gần về chức năng, không nên quảng cáo tất cả là mã thay thế trực tiếp. Đặc biệt cần phân biệt Q = 120VAC, W = 230VAC và I = tích hợp đánh lửa điện tử.

19. Meta Title

Kromschröder IFD 258-5/1Q | Burner Controller 120VAC

20. Meta Description

Kromschröder IFD 258-5/1Q mã 84621430/KS84621430 là bộ điều khiển burner gas 120VAC, giám sát Ionization/UV, tSA 5s, tSB 1s, IP54.

21. Mô tả ngắn sản phẩm

Kromschröder IFD 258-5/1Q là bộ điều khiển burner tự động Series 200, sử dụng nguồn 120 VAC 50/60 Hz, hỗ trợ giám sát ngọn lửa bằng ionization hoặc UV, tSA 5 giây, tSB 1 giây và có chức năng lựa chọn khóa lỗi hoặc restart khi mất ngọn lửa. Mã hàng 84621430 / KS84621430.

Kết luận

Kromschröder IFD 258-5/1Q là bộ điều khiển burner gas chuyên dụng cho các ứng dụng công nghiệp, nổi bật với khả năng giám sát ngọn lửa bằng ionization hoặc UV, thời gian an toàn khởi động 5 giây, thời gian an toàn vận hành 1 giây và nguồn cấp 120 VAC.

Mã 84621430 / KS84621430 là thông tin quan trọng khi tìm mua sản phẩm. Đặc biệt, cần phân biệt IFD 258-5/1Q với IFD 258-5/1QI vì ký tự I cho biết phiên bản có tích hợp đánh lửa điện tử; đồng thời phải phân biệt với IFD 258-5/1W vì W sử dụng 230 VAC thay vì 120 VAC.
