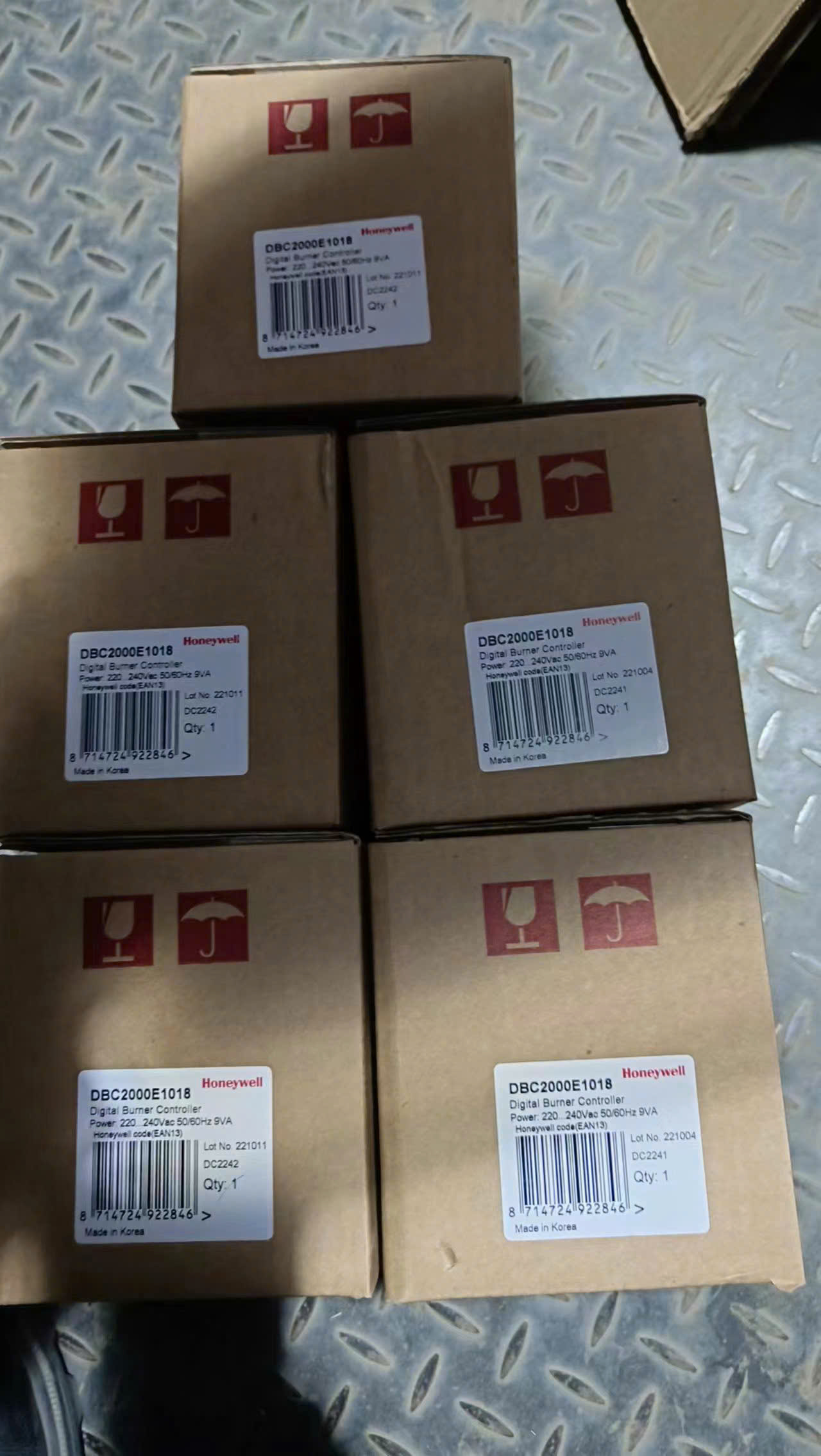

Honeywell DBC2000E1018 – Bộ điều khiển đầu đốt kỹ thuật số 230VAC

Honeywell DBC2000E1018 – Bộ điều khiển đầu đốt kỹ thuật số 230VAC

Honeywell DBC2000E1018 là bộ điều khiển đầu đốt kỹ thuật số thuộc dòng Honeywell DBC2000, được thiết kế cho các hệ thống burner công nghiệp sử dụng gas, dầu hoặc nhiên liệu kết hợp. Thiết bị đảm nhiệm quá trình điều khiển trình tự khởi động burner, giám sát ngọn lửa, kiểm tra các điều kiện an toàn và thực hiện shutdown khi phát hiện tình trạng bất thường.

Model DBC2000E1018 là phiên bản Standard Model, sử dụng nguồn 230 VAC, có thời gian pre-purge 35 giây, thời gian đáp ứng khi mất lửa <1 giây, hỗ trợ giám sát ngọn lửa bằng UV hoặc Flame Rectification (FR).

1. Thông số kỹ thuật Honeywell DBC2000E1018

Thông tin về DBC2000E1018 trong catalog kỹ thuật ghi rõ phiên bản 230VAC, pre-purge 35s, flame failure response <1s và không có Valve Proofing System.

Lưu ý: một số nguồn thương mại ghi 220–240VAC/50–60Hz hoặc 230VAC. Khi thay thế thiết bị thực tế nên đối chiếu trực tiếp tem model và tài liệu kỹ thuật của phiên bản đang sử dụng.

2. Honeywell DBC2000E1018 là gì?

Honeywell DBC2000E1018 là bộ điều khiển trình tự đầu đốt kỹ thuật số, hay còn gọi là Digital Burner Controller / Burner Sequence Controller.

Thiết bị sử dụng bộ vi xử lý để thực hiện tự động các bước trong chu trình vận hành burner như:

Standby → kiểm tra an toàn → Pre-purge → Ignition → Flame proving → Run → Shutdown/Purge

Trong quá trình vận hành, DBC2000 giám sát nhiều tín hiệu liên động của hệ thống. Khi phát hiện điều kiện không an toàn, bộ điều khiển có thể ngắt chu trình đốt và đưa hệ thống về trạng thái shutdown an toàn.

Tài liệu DBC2000 mô tả thiết bị là bộ điều khiển tích hợp cho burner công nghiệp đốt tự động bằng gas, dầu hoặc nhiên liệu kết hợp; hệ thống gồm relay module và wiring subbase.

3. Chức năng chính của DBC2000E1018

3.1. Điều khiển trình tự burner tự động

DBC2000E1018 quản lý trình tự vận hành của burner thay cho việc sử dụng nhiều relay timer và relay logic rời.

Bộ điều khiển có thể quản lý:

• Khởi động burner.
• Kiểm tra điều kiện safe start.
• Pre-purge.
• Ignition.
• Kiểm tra flame.
• Chuyển sang trạng thái chạy.
• Giám sát trong thời gian vận hành.
• Shutdown khi có lỗi.
• Post-purge theo cấu hình.

Honeywell cho biết DBC2000 sử dụng bộ vi xử lý nhằm thực hiện automatic burner sequencing, flame supervision, system status indication và system/self diagnostics.

4. Giám sát ngọn lửa UV và Flame Rectification

Một điểm đáng chú ý của dòng DBC2000 là bộ điều khiển có hai mạch khuếch đại tín hiệu ngọn lửa tích hợp:

• UV – Ultraviolet flame detection
• FR – Flame Rectification

Hai phương pháp này có thể được lựa chọn bằng jumper ở phía sau bộ điều khiển theo cấu hình hệ thống. Catalog Honeywell liệt kê các loại flame detector tương thích như C7027, C7035, C7044, C7012 và các cảm biến flame rod/IR tương ứng.

Điều này giúp DBC2000 có thể được sử dụng trong nhiều cấu hình burner khác nhau mà không nhất thiết phải sử dụng một bộ khuếch đại flame signal rời.

5. Thời gian Pre-purge 35 giây

Đối với DBC2000E1018, catalog kỹ thuật Honeywell xác định:

Pre-purge = 35 giây

Trong giai đoạn pre-purge, quạt và hệ thống cấp khí thực hiện việc quét buồng đốt trước khi cho phép quá trình đánh lửa bắt đầu.

Mục đích của bước này là loại bỏ lượng nhiên liệu còn tồn đọng trong buồng đốt và tạo điều kiện phù hợp cho quá trình ignition.

Đây là một trong những thông số cần kiểm tra khi thay thế bộ điều khiển burner, bởi việc thay một model có thời gian pre-purge khác có thể làm thay đổi trình tự vận hành của hệ thống.

6. Flame Failure Response Time <1 giây

DBC2000E1018 có Flame Failure Response Time (FFRT) <1 giây theo bảng lựa chọn burner controller của Honeywell.

Khi bộ điều khiển phát hiện tín hiệu ngọn lửa không còn đáp ứng điều kiện yêu cầu trong quá trình vận hành, hệ thống có thể đưa burner vào trạng thái safety shutdown theo logic được thiết kế.

Đây là chức năng đặc biệt quan trọng đối với burner công nghiệp bởi việc tiếp tục cấp nhiên liệu khi không còn ngọn lửa có thể dẫn đến tích tụ nhiên liệu trong buồng đốt.

7. DBC2000E1018 thuộc Standard Model

Dòng DBC2000 có nhiều cấp cấu hình khác nhau.

DBC2000E1018 thuộc Standard Model.

Honeywell liệt kê:

• DBC2000E1018 – 230VAC – Standard – pre-purge 35s.
• DBC2000E1026 – 230VAC – Standard – pre-purge 0s.
• DBC2000E1034 – 230VAC – Standard – pre-purge 60s.
• DBC2000E2019 – 230VAC – Enhanced – có Valve Proofing System.

Do đó, không nên xem DBC2000E1018 và DBC2000E2019 là hai model có thể thay thế trực tiếp chỉ vì cùng điện áp.

8. DBC2000E1018 có Valve Proofing System không?

Không.

DBC2000E1018 là Standard Model, bảng catalog Honeywell thể hiện cột Valve Proofing System là dấu “–”.

Đối với hệ thống yêu cầu kiểm tra độ kín của van gas trước khi burner hoạt động, cần kiểm tra thiết kế hệ thống và lựa chọn đúng phiên bản DBC2000 Enhanced/Ultimate hoặc giải pháp Valve Proving System phù hợp.

Đây là điểm cần đặc biệt lưu ý khi thay thế model DBC2000E2019 hoặc các phiên bản Enhanced bằng DBC2000E1018.

9. Các chế độ ignition

DBC2000 có khả năng lựa chọn cấu hình Pilot Ignition hoặc Direct Main Burner Ignition tùy cấu hình hệ thống.

Các thông số được liệt kê cho dòng DBC2000 gồm:

• Pilot ignition time: 3 giây.
• Pilot-only ignition time: 5 giây.
• Main ignition time: 3 giây.
• Number of ignition attempts: 1.
• Post-purge: 15 giây hoặc 0 giây tùy cấu hình.

Khi commissioning, các thông số phải được đối chiếu với sơ đồ burner và yêu cầu của nhà sản xuất lò/buồng đốt.

10. Chu trình hoạt động cơ bản

Một chu trình burner điển hình sử dụng DBC2000 có thể được hiểu như sau:

Bước 1 – Standby

DBC2000 chờ tín hiệu yêu cầu đốt và kiểm tra các điều kiện interlock.

Bước 2 – Safe Start Check

Bộ điều khiển kiểm tra trạng thái của các tín hiệu an toàn trước khi bắt đầu chu trình.

Bước 3 – Pre-purge

Quạt cấp khí hoạt động để purge buồng đốt trong khoảng thời gian quy định.

Với DBC2000E1018: 35 giây.

Bước 4 – Ignition

Bộ điều khiển kích hoạt hệ thống đánh lửa theo cấu hình pilot hoặc direct ignition.

Bước 5 – Flame Proving

DBC2000 kiểm tra tín hiệu từ flame detector.

Bước 6 – Run

Nếu tín hiệu flame đạt yêu cầu và các interlock vẫn hợp lệ, burner tiếp tục hoạt động.

Bước 7 – Flame Monitoring

Trong quá trình chạy, bộ điều khiển tiếp tục giám sát flame.

Bước 8 – Shutdown

Khi có lệnh dừng hoặc điều kiện safety bị mất, bộ điều khiển ngắt chu trình burner và thực hiện post-purge nếu được cấu hình.

11. Các loại burner có thể sử dụng

Honeywell thiết kế DBC2000 cho industrial single burner power burner applications.

Thiết bị có thể được ứng dụng trong:

• Burner gas công nghiệp.
• Burner dầu.
• Burner dual-fuel.
• Lò công nghiệp.
• Lò nung.
• Lò sấy.
• Process heater.
• Furnace.
• Hệ thống gia nhiệt công nghiệp.
• Thiết bị đốt tự động.

Tài liệu DBC2000 xác định phạm vi ứng dụng cho các burner công nghiệp đơn sử dụng gas, oil hoặc combination fuel.

12. Các loại cảm biến flame tương thích

Tùy cấu hình flame detection, DBC2000 có thể sử dụng các nhóm cảm biến được Honeywell liệt kê như:

Flame rod

Sử dụng nguyên lý flame rectification (FR).

UV flame detector

Một số dòng được catalog đề cập gồm:

• C7027.
• C7035.
• C7044.
• C7012.

IR flame detector

Catalog DBC2000 cũng đề cập dòng IRD820/1020 trong cấu hình phù hợp.

Khi thay thế cảm biến, cần kiểm tra đúng loại tín hiệu và cấu hình jumper của DBC2000.

13. Kiểu lắp đặt Plug-in

DBC2000 được thiết kế theo kiểu plug-in mounting.

Hệ thống bao gồm:

DBC2000 relay/control module + wiring subbase

Thiết kế này giúp thuận tiện cho việc bảo trì và thay module điều khiển mà không nhất thiết phải tháo toàn bộ hệ thống dây điện khỏi subbase, nếu việc thay thế được thực hiện đúng theo hướng dẫn của nhà sản xuất.

Tài liệu Honeywell cũng nhấn mạnh cấu trúc relay module và wiring subbase của DBC2000.

14. Đèn LED trạng thái

DBC2000 sử dụng các đèn LED để hiển thị tiến trình của sequence.

Thông qua trạng thái LED, kỹ thuật viên có thể xác định:

• Burner đang ở trạng thái nào.
• Đang purge.
• Đang ignition.
• Đang run.
• Flame failure.
• Safety shutdown.
• Một số tình trạng lỗi.

Honeywell mô tả status indicator LEDs là một trong các đặc điểm giúp xác định tiến trình của sequence và hỗ trợ troubleshooting.

15. DBC2000E1018 so với DBC2000E2019

Điểm khác biệt quan trọng nhất là DBC2000E2019 thuộc Enhanced Model có Integrated Valve Proofing System, trong khi DBC2000E1018 là Standard Model.

16. DBC2000E1018 và DBC2000E1026

Hai model này đều thuộc Standard Model và đều sử dụng nguồn 230VAC, nhưng khác về pre-purge:

Vì vậy, không nên thay thế các model này chỉ dựa vào điện áp.

17. Lưu ý khi thay thế Honeywell DBC2000E1018

Đây là bộ điều khiển an toàn cho hệ thống đốt nên việc thay thế cần được thực hiện cẩn thận.

Kiểm tra model

Đảm bảo mã trên thiết bị cũ là:

DBC2000E1018

Kiểm tra điện áp

M7284A1004 là thiết bị khác hoàn toàn; với DBC2000E1018 cần xác nhận đúng cấu hình 230VAC.

Kiểm tra pre-purge

Model E1018 có 35 giây pre-purge.

Kiểm tra flame sensor

Cần xác định hệ thống đang dùng:

• Flame rod/FR.
• UV.
• IR trong cấu hình phù hợp.

Kiểm tra subbase

Do DBC2000 sử dụng relay module kết hợp wiring subbase, cần kiểm tra đúng loại subbase và sơ đồ terminal trước khi thay module.

Kiểm tra logic burner

Không nên chỉ cấp nguồn cho bộ điều khiển mới và thử chạy burner. Toàn bộ interlock, airflow switch, ignition, fuel valve và flame detector phải được kiểm tra theo sơ đồ hệ thống.

18. Honeywell DBC2000E1018 chính hãng

Khi tìm mua Honeywell DBC2000E1018, nên yêu cầu nhà cung cấp xác nhận đầy đủ:

• Honeywell.
• Model DBC2000E1018.
• Digital Burner Controller.
• DBC2000 Series.
• Standard Model.
• 230VAC.
• Pre-purge 35s.
• Flame detection UV/FR.
• Tình trạng hàng mới.
• Tài liệu kỹ thuật.
• Wiring subbase tương thích.

Một số nguồn thương mại tại Việt Nam cũng đang liệt kê DBC2000E1018 với thông số 220–240VAC, 50/60Hz, 9VA.

19. Kết luận

Honeywell DBC2000E1018 là bộ điều khiển đầu đốt kỹ thuật số dành cho các hệ thống burner công nghiệp đơn sử dụng gas, dầu hoặc nhiên liệu kết hợp.

Các đặc điểm quan trọng của model gồm:

• DBC2000 Series
• Standard Model
• 230 VAC
• Pre-purge 35 giây
• Main ignition 3 giây
• Flame failure response <1 giây
• UV/Flame Rectification
• 24h auto-recycle
• IP40
• Không tích hợp Valve Proofing System
• Kiểu lắp plug-in với wiring subbase

Đặc biệt, khi thay thế DBC2000E1018, cần kiểm tra điện áp, thời gian pre-purge, loại flame detector, wiring subbase và yêu cầu Valve Proofing thay vì chỉ dựa trên việc cùng thuộc dòng DBC2000.
