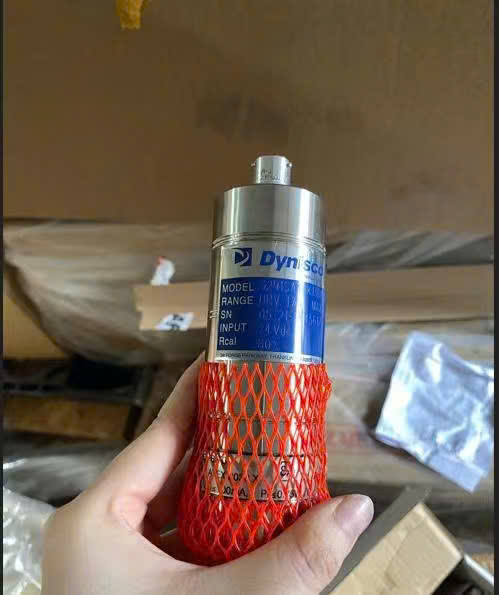

DYNISCO PT4624-5M-6/18-SIL2 – Cảm biến áp suất nóng chảy 0–5000 PSI, SIL2

DYNISCO PT4624-5M-6/18-SIL2 – Cảm biến áp suất nóng chảy 0–5000 PSI, SIL2

DYNISCO PT4624-5M-6/18-SIL2 là cảm biến áp suất nóng chảy (Melt Pressure Sensor / Pressure Transducer) thuộc dòng PT4624 của Dynisco, được thiết kế cho các hệ thống gia công nhựa, polymer và đặc biệt là máy đùn nhựa.

Model có dải đo 0–5.000 psi, tín hiệu đầu ra 4–20 mA dạng 2 dây, cấu hình rigid stem 6 inch + flexible capillary 18 inch, kết nối cơ khí 1/2-20 UNF. Phiên bản SIL2 được phát triển cho các ứng dụng có yêu cầu về chức năng an toàn tương ứng.

Điểm đáng chú ý của PT4624 là cảm biến không chỉ cung cấp phép đo áp suất mà còn có các đặc tính phục vụ hệ thống điều khiển công nghiệp như zero/span điều chỉnh được, shunt calibration 80% và khả năng đáp ứng yêu cầu Performance Level c theo tài liệu sản phẩm được công bố.

1. Thông số kỹ thuật DYNISCO PT4624-5M-6/18-SIL2

Các thông số về 4–20 mA, 0–5.000 psi, độ chính xác, nguồn cấp, 1/2-20 UNF, stem 6", capillary 18" và SIL2 được các tài liệu/nguồn kỹ thuật cho model này ghi nhận.

2. PT4624-5M-6/18-SIL2 là gì?

PT4624-5M-6/18-SIL2 là một cảm biến áp suất nóng chảy Dynisco dùng để đo áp suất của polymer ở trạng thái nóng chảy trong quá trình sản xuất.

Khác với pressure sensor thông thường dùng cho nước, khí hoặc dầu ở nhiệt độ thông thường, cảm biến melt pressure phải được thiết kế để lắp trực tiếp tại khu vực có vật liệu polymer nóng chảy.

Ứng dụng phổ biến bao gồm:

• Máy đùn nhựa.
• Máy đùn màng.
• Máy đùn ống.
• Máy đùn tấm.
• Dây chuyền compound.
• Máy tạo hạt nhựa.
• Các hệ thống xử lý polymer.

PT4624-5M-6/18-SIL2 được các catalog và nhà cung cấp kỹ thuật phân loại là pressure sensor / melt pressure sensor của Dynisco.

3. Giải thích mã DYNISCO PT4624-5M-6/18-SIL2

Mã sản phẩm có thể được đọc theo các thành phần chính:

PT4624

Đây là dòng cảm biến áp suất nóng chảy PT4624 của Dynisco.

5M

5M tương ứng cấu hình dải đo 5.000 psi.

Với model đang xét:

5M = 0–5.000 psi

Tương đương khoảng:

344,7 bar = 34,47 MPa

6/18

Cấu hình cơ khí:

• 6 = rigid stem dài 6 inch.
• 18 = flexible capillary dài 18 inch.

Nguồn dữ liệu kỹ thuật của model xác nhận cấu hình stem 6 inch và capillary 18 inch.

SIL2

Hậu tố SIL2 xác định phiên bản dành cho các ứng dụng có yêu cầu về mức toàn vẹn an toàn tương ứng.

Các tài liệu sản phẩm ghi nhận model này đáp ứng SIL2 và có đầu ra đáp ứng Performance Level c theo cấu hình được công bố.

4. Dải đo 0–5.000 PSI

PT4624-5M-6/18-SIL2 có dải đo:

0–5.000 psi

Quy đổi:

• 5.000 psi ≈ 344,7 bar
• 5.000 psi ≈ 34,47 MPa

Đây là dải đo đáng chú ý trong các hệ thống extrusion có áp suất polymer cao.

Khi chọn cảm biến thay thế, cần xác định chính xác dải đo của cảm biến cũ. Không nên chỉ dựa vào hình dáng hoặc kích thước.

Ví dụ:

• 3.000 psi ≠ 5.000 psi
• 5.000 psi ≠ 7.500 psi
• 5.000 psi ≠ 10.000 psi

Việc lựa chọn sai dải đo có thể làm sai scaling của hệ thống điều khiển.

5. Tín hiệu đầu ra 4–20 mA

Một trong những đặc điểm quan trọng của PT4624-5M-6/18-SIL2 là ngõ ra:

4–20 mA, 2 dây

Đây là tín hiệu analog phổ biến trong hệ thống tự động hóa công nghiệp và có thể kết nối với:

• PLC.
• DCS.
• Analog Input.
• HMI.
• SCADA.
• Bộ điều khiển máy đùn.
• Bộ hiển thị áp suất.

Nguồn kỹ thuật cho model này ghi nhận cấu hình 4–20 mA 2-wire và nguồn cấp khoảng 14–36 VDC.

Quy đổi tín hiệu cơ bản

Với cấu hình 0–5.000 psi:

Bảng trên là quy đổi tuyến tính theo dải đo danh định, dùng để hiểu nguyên lý scaling; khi commissioning cần sử dụng đúng thông số hiệu chuẩn của thiết bị và bộ điều khiển.

6. Ưu điểm của tín hiệu 4–20 mA

So với tín hiệu điện áp, vòng dòng 4–20 mA thường được sử dụng rộng rãi trong môi trường công nghiệp vì có khả năng truyền tín hiệu ổn định trên khoảng cách phù hợp và dễ phát hiện tình trạng mất tín hiệu.

Đặc biệt:

4 mA được sử dụng làm điểm zero live-zero.

Do đó:

• 0 psi → 4 mA.
• Full scale → 20 mA.

Khi đường truyền bị đứt, hệ thống có thể phân biệt tình trạng mất loop với giá trị đo bằng 0 mA tùy thiết kế giám sát.

7. Cấu hình Stem 6 inch + Capillary 18 inch

PT4624-5M-6/18-SIL2 sử dụng:

Rigid Stem: 6 inch

và

Flexible Capillary: 18 inch

Thiết kế này giúp cảm biến thích hợp với những vị trí lắp đặt mà phần điện tử/đầu kết nối cần được đưa ra khỏi vị trí đo nóng.

Rigid Stem

Stem là phần được đưa vào vị trí đo áp suất của polymer nóng chảy.

Flexible Capillary

Capillary mềm tạo khoảng cách giữa vùng đo và phần kết nối, giúp thuận tiện hơn khi bố trí cảm biến trên máy.

Nguồn kỹ thuật của model xác nhận cấu hình 6 inch rigid stem + 18 inch flexible capillary.

8. Kết nối cơ khí 1/2-20 UNF

PT4624-5M-6/18-SIL2 sử dụng cấu hình ren:

1/2-20 UNF

Đây là thông số đặc biệt quan trọng khi thay thế.

Cảm biến có thể có:

• Cùng dải 5.000 psi.
• Cùng output 4–20 mA.
• Cùng chiều dài stem.

nhưng nếu ren lắp đặt không phù hợp, thiết bị vẫn không thể thay thế trực tiếp.

Do đó khi đặt hàng cần kiểm tra:

1. Dải áp suất.
2. Output.
3. Ren.
4. Stem.
5. Capillary.
6. Cấu hình an toàn.

Thông số 1/2-20 UNF được nguồn kỹ thuật của PT4624-5M-6/18-SIL2 ghi nhận.

9. Độ chính xác ±0,5%

Model PT4624-5M-6/18-SIL2 được ghi nhận có combined accuracy tốt hơn ±0,5%.

Ngoài ra, một nguồn kỹ thuật cho model này ghi nhận:

Repeatability: ±0,2% FSO.

Đây là những thông số quan trọng đối với hệ thống extrusion cần theo dõi biến động áp suất trong quá trình sản xuất.

Độ chính xác thực tế của cả hệ thống còn phụ thuộc vào:

• Cảm biến.
• Bộ nguồn.
• Analog input.
• Dây tín hiệu.
• Scaling PLC.
• Điều kiện nhiệt độ.
• Hiệu chuẩn.
• Tình trạng cơ khí của vị trí lắp đặt.

10. Zero và Span có thể điều chỉnh

PT4624-5M-6/18-SIL2 có cấu hình adjustable zero and span thông qua các bộ điều chỉnh bên hông theo tài liệu sản phẩm.

Điều này cho phép kỹ thuật viên thực hiện các thao tác hiệu chỉnh phù hợp trong quá trình commissioning hoặc bảo trì.

Tuy nhiên, việc hiệu chuẩn nên được thực hiện theo quy trình kỹ thuật của nhà sản xuất và thiết bị đo chuẩn.

Không nên tự ý điều chỉnh Zero/Span chỉ để làm cho giá trị hiển thị trên PLC “khớp” với một giá trị mong muốn mà không kiểm tra nguồn sai lệch.

11. Shunt Calibration 80%

Một đặc điểm kỹ thuật khác của PT4624 là:

Internal 80% Shunt Calibration

Chức năng shunt calibration có thể được sử dụng trong quá trình kiểm tra tín hiệu của cảm biến và hệ thống đo.

Đây là một phương thức thuận tiện để kiểm tra:

Sensor → Signal loop → Analog input → PLC/Controller

mà không nhất thiết phải tạo áp suất thực tế tương ứng trong mọi trường hợp kiểm tra.

Nguồn kỹ thuật của model ghi nhận Internal 80% shunt calibration.

12. Vật liệu phần tiếp xúc môi chất

PT4624-5M-6/18-SIL2 được ghi nhận sử dụng phần tiếp xúc vật liệu (wetted parts) bằng thép không gỉ có phủ DyMax®.

Đây là đặc điểm quan trọng đối với cảm biến được lắp trực tiếp trong môi trường polymer nóng chảy.

Phần tiếp xúc phải chịu đồng thời:

• Nhiệt độ cao.
• Áp suất cao.
• Tác động cơ học của polymer.
• Môi trường vật liệu xử lý.
• Chu kỳ gia nhiệt/làm nguội.

13. PT4624-5M-6/18-SIL2 và SIL2

Hậu tố SIL2 là một điểm khác biệt quan trọng của model.

Tài liệu kỹ thuật được tìm thấy ghi nhận:

• SIL2
• Phân tích của exida™
• Phương pháp FMEDA
• Output đáp ứng Performance Level c theo cấu hình được công bố.

SIL2 có ý nghĩa gì?

SIL (Safety Integrity Level) là một khái niệm dùng trong đánh giá mức độ toàn vẹn của chức năng an toàn.

SIL2 không có nghĩa cảm biến tự nó là một hệ thống an toàn hoàn chỉnh.

Trong một hệ thống thực tế, việc đạt mức an toàn yêu cầu còn phụ thuộc vào:

• Kiến trúc hệ thống.
• Logic solver.
• PLC/Safety PLC.
• Thiết bị chấp hành.
• Chẩn đoán.
• Proof test.
• Thiết kế vòng an toàn.
• Các điều kiện lắp đặt và vận hành.

Vì vậy, không nên hiểu đơn giản rằng chỉ cần lắp PT4624-SIL2 là toàn bộ hệ thống tự động đạt SIL2.

14. Ứng dụng trong máy đùn nhựa

Đây là ứng dụng tiêu biểu của cảm biến PT4624.

Trong máy đùn:

Hạt nhựa → gia nhiệt → nóng chảy → vít tải → tăng áp → die

Cảm biến được lắp tại vị trí đo để theo dõi áp suất polymer.

Tín hiệu 4–20 mA được đưa về bộ điều khiển để:

• Hiển thị áp suất.
• Giám sát quá trình.
• Phát hiện áp suất cao.
• Cảnh báo bất thường.
• Hỗ trợ điều khiển máy.
• Ghi dữ liệu sản xuất.

15. Ứng dụng trong hệ thống polymer

Ngoài máy đùn nhựa, PT4624 có thể được sử dụng trong các hệ thống xử lý polymer phù hợp với cấu hình cảm biến.

Ví dụ:

Máy đùn màng

Theo dõi áp suất polymer trước khi vật liệu đi qua die.

Máy đùn ống

Giám sát áp suất nóng chảy trong quá trình tạo hình.

Máy đùn tấm

Theo dõi áp suất nhằm hỗ trợ kiểm soát quá trình sản xuất.

Compound

Giám sát áp suất trong quá trình phối trộn và đùn vật liệu.

Hệ thống xử lý polymer

Cung cấp tín hiệu áp suất cho PLC/DCS/HMI.

16. Vì sao cần giám sát Melt Pressure?

Áp suất nóng chảy là một thông số quan trọng trong quá trình extrusion.

Áp suất tăng bất thường có thể liên quan đến nhiều nguyên nhân như:

• Bộ lọc bị nghẹt.
• Die bị tắc.
• Polymer có độ nhớt thay đổi.
• Nhiệt độ không phù hợp.
• Tốc độ vít quá cao.
• Điều kiện cấp liệu thay đổi.

Trong khi đó, áp suất giảm có thể liên quan đến:

• Thiếu vật liệu.
• Vấn đề cấp liệu.
• Thay đổi tốc độ vít.
• Rò rỉ hoặc vấn đề cơ khí.
• Thay đổi đặc tính polymer.

Vì vậy, cảm biến áp suất giúp hệ thống điều khiển có thêm dữ liệu để giám sát quá trình.

17. So sánh PT4624-5M-6/18-SIL2 với PT4624-5M-6/18-A

Trong catalog Dynisco có nhiều cấu hình PT4624 khác nhau, trong đó có PT4624-5M-6/18-A và PT4624-5M-6/18-SIL2.

Không nên coi hai model là hoàn toàn tương đương chỉ vì cùng series, cùng dải đo và cùng kích thước.

18. PT4624-5M-6/18-SIL2 khác PT4626 như thế nào?

Người dùng thường có thể gặp các model:

PT4624-5M-6/18-SIL2

và

PT4626-5M-6/18

Hai model đều thuộc nhóm cảm biến áp suất nóng chảy Dynisco, nhưng cấu hình điện và mục đích lựa chọn có thể khác nhau.

Vì vậy, không nên thay PT4624 bằng PT4626 chỉ dựa trên cùng dải 5.000 psi. Output 4–20 mA và 0–10 VDC yêu cầu cấu hình analog input khác nhau.

19. Lưu ý khi thay thế PT4624-5M-6/18-SIL2

Trước khi đặt hàng cảm biến thay thế, nên kiểm tra tối thiểu:

Dải đo

0–5.000 psi

Output

4–20 mA, 2-wire

Nguồn

14–36 VDC theo thông tin cấu hình được công bố.

Ren

1/2-20 UNF

Stem

6 inch

Capillary

18 inch

Mức an toàn

SIL2

Scaling PLC

Kiểm tra:

4 mA = 0 psi

20 mA = 5.000 psi

theo scaling danh định.

20. Những lỗi thường gặp khi thay cảm biến

Chọn nhầm 0–10 VDC

Nếu hệ thống đang sử dụng PT4624 4–20 mA mà thay bằng PT4626 0–10 VDC, analog input có thể không tương thích.

Chọn nhầm dải đo

Ví dụ thay 5.000 psi bằng 3.000 psi sẽ làm thay đổi scaling và giới hạn đo.

Chọn nhầm ren

Cùng thương hiệu và cùng series không có nghĩa chắc chắn cùng ren.

Bỏ qua SIL2

Nếu cảm biến được sử dụng trong một chức năng an toàn cụ thể, cần kiểm tra đúng phiên bản SIL2 thay vì dùng một model tiêu chuẩn có hình dáng tương tự.

Không kiểm tra capillary

Chiều dài 18 inch phải phù hợp với vị trí lắp đặt thực tế.

21. Quy trình kiểm tra sau khi lắp đặt

Sau khi lắp PT4624-5M-6/18-SIL2, nên kiểm tra:

1. Cơ khí đã siết đúng và không rò rỉ.
2. Cảm biến được lắp đúng vị trí.
3. Capillary không bị gập hoặc chịu lực bất thường.
4. Đấu đúng cực loop 4–20 mA.
5. Nguồn cấp nằm trong dải cho phép.
6. PLC nhận được tín hiệu.
7. Scaling analog chính xác.
8. Kiểm tra zero.
9. Kiểm tra tín hiệu tại các điểm áp suất chuẩn.
10. Nếu thuộc safety function, thực hiện quy trình kiểm tra theo thiết kế SIS/Safety system.

22. PT4624-5M-6/18-SIL2 dùng cho PLC/DCS nào?

Do sử dụng 4–20 mA, cảm biến có thể tích hợp với nhiều hệ thống điều khiển có analog input phù hợp.

Ví dụ:

• Allen-Bradley.
• Siemens.
• Mitsubishi.
• Omron.
• Schneider Electric.
• Honeywell.
• Yokogawa.
• Emerson.
• Các hệ PLC/DCS khác.

Điều kiện quan trọng là analog input phải phù hợp với 4–20 mA, 2-wire loop và đáp ứng yêu cầu về nguồn loop/load.

23. Thông tin nhận diện sản phẩm

Tên đầy đủ:

DYNISCO PT4624-5M-6/18-SIL2

Loại:

Melt Pressure Sensor / Pressure Transducer

Cấu hình chính:

• PT4624
• 5M
• 6/18
• SIL2

Một catalog Dynisco hiện có cũng liệt kê trực tiếp PT4624-5M-6/18-SIL2 trong danh mục pressure sensor.

24. Từ khóa SEO

• DYNISCO PT4624-5M-6/18-SIL2
• Dynisco PT4624-5M-6/18-SIL2
• PT4624 5M 6/18 SIL2
• PT4624-5M-6/18-SIL2 Dynisco Vietnam
• cảm biến áp suất Dynisco
• cảm biến áp suất nóng chảy Dynisco
• Dynisco melt pressure sensor
• Dynisco melt pressure transducer
• cảm biến áp suất nhựa nóng chảy
• cảm biến áp suất máy đùn nhựa
• cảm biến áp suất extrusion
• pressure transducer 5000 PSI
• Dynisco 5000 PSI 4-20mA
• PT4624 4-20mA
• PT4624 SIL2
• cảm biến SIL2 Dynisco
• cảm biến áp suất 4-20mA 5000 PSI
• mã tương tự dùng phổ biến ở Việt Nam
• cảm biến Dynisco chính hãng

25. Meta Title SEO

DYNISCO PT4624-5M-6/18-SIL2 | Cảm biến áp suất nóng chảy 5000 PSI

26. Meta Description SEO

DYNISCO PT4624-5M-6/18-SIL2 là cảm biến áp suất nóng chảy 0–5000 PSI, output 4–20mA 2-wire, stem 6 inch, capillary 18 inch, ren 1/2-20 UNF, SIL2.

27. Mô tả ngắn sản phẩm

DYNISCO PT4624-5M-6/18-SIL2 là cảm biến áp suất nóng chảy chuyên dụng cho máy đùn nhựa và hệ thống xử lý polymer. Model có dải đo 0–5.000 PSI, ngõ ra 4–20 mA 2 dây, nguồn 14–36 VDC, stem 6 inch, capillary 18 inch, ren 1/2-20 UNF và cấu hình SIL2.

Kết luận

DYNISCO PT4624-5M-6/18-SIL2 là cảm biến áp suất nóng chảy được thiết kế cho các hệ thống đo áp suất polymer trong máy đùn và các dây chuyền gia công nhựa.

Với dải đo 0–5.000 psi, tín hiệu 4–20 mA 2-wire, độ chính xác khoảng ±0,5% FSO, cấu hình 6" stem + 18" capillary, ren 1/2-20 UNF và phiên bản SIL2, model này đáp ứng đồng thời nhu cầu đo lường và các ứng dụng có yêu cầu an toàn tương ứng.

Khi thay thế, cần đặc biệt đối chiếu dải đo, output, nguồn cấp, ren, chiều dài stem/capillary và yêu cầu SIL2. Không nên chọn cảm biến chỉ dựa trên hình dáng hoặc cùng mức 5.000 PSI.
