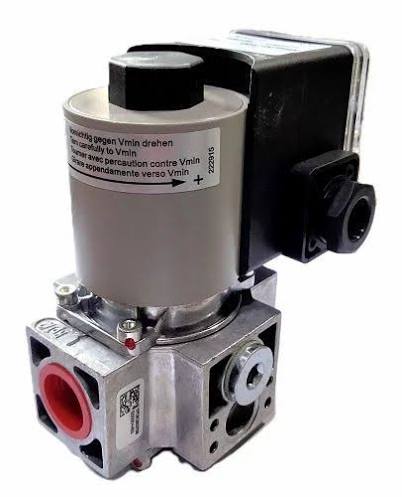

DUNGS MVDLE 210/5 là van điện từ an toàn một cấp thuộc dòng MVDLE/5 của DUNGS, được thiết kế cho các hệ thống gas burner, lò hơi, lò sấy, lò gia nhiệt và thiết bị đốt công nghiệp.

Khác với dòng MVD tiêu chuẩn có đặc tính mở nhanh, MVDLE/5 được thiết kế với cơ cấu mở chậm và đóng nhanh, đồng thời cho phép điều chỉnh thời gian mở và giới hạn lưu lượng chính. Đây là đặc điểm quan trọng khi hệ thống burner yêu cầu kiểm soát lượng gas trong quá trình khởi động.

Model MVDLE 210/5 sử dụng kết nối Rp 1, áp suất vận hành tối đa 360 mbar, coil Magnet No. 200, điện áp phổ biến 230 VAC, 50/60 Hz, công suất 25 VA và thời gian mở khoảng 20 giây ở điều kiện phòng khi không sử dụng fast stroke.

1. Thông số kỹ thuật DUNGS MVDLE 210/5

DUNGS xác nhận riêng MVDLE 210/5 có Pmax 360 mbar, Rp 1, Magnet No. 200, Order No. 013524, 25 VA, 0,15 A tại 230 VAC, thời gian mở khoảng 20 giây và khối lượng 2,75 kg.

2. DUNGS MVDLE 210/5 là gì?

MVDLE 210/5 là van điện từ gas an toàn một cấp, normally closed, được sử dụng để tự động đóng/ngắt nguồn gas cho đầu đốt.

DUNGS mô tả dòng MVD/MVDLE là các van ngắt gas tự động một cấp dành cho gas burner và các thiết bị gas, với chứng nhận theo EN 161.

Trong đó:

• MVD: mở nhanh, đóng nhanh.
• MVDLE: mở chậm, đóng nhanh.

Dòng MVDLE còn có khả năng điều chỉnh fast stroke và main volume, cho phép kỹ thuật viên thiết lập đặc tính mở phù hợp với burner.

Vì vậy, MVDLE 210/5 không chỉ là một van đóng/mở gas thông thường mà còn hỗ trợ kiểm soát quá trình cấp gas trong giai đoạn khởi động.

3. Ý nghĩa mã sản phẩm MVDLE 210/5

Model:

MVDLE 210/5

có thể nhận diện theo các nhóm chính:

MVDLE

Tên dòng van điện từ an toàn của DUNGS.

Chữ LE là đặc điểm của phiên bản có slow opening, tức mở chậm.

210

Mã kích thước van.

Đối với MVDLE 210/5, kết nối đường ống là:

Rp 1

Datasheet DUNGS liệt kê MVDLE 210/5 với đường kính danh nghĩa Rp 1 và Magnet No. 200.

/5

Hậu tố /5 thuộc dòng van điện từ an toàn một cấp MVD/MVDLE.

Do đó khi đặt hàng hoặc thay thế cần ghi đầy đủ:

MVDLE 210/5

thay vì chỉ ghi "MVDLE 210".

4. Cấu tạo của DUNGS MVDLE 210/5

MVDLE 210/5 được cấu thành từ nhiều bộ phận phục vụ chức năng đóng/ngắt và điều chỉnh dòng gas.

Cuộn coil điện từ

Model sử dụng:

Magnet No. 200

Với phiên bản 230 VAC:

• Công suất: 25 VA
• Dòng điện: khoảng 0,15 A
• Điện áp: 230 VAC
• Tần số: 50–60 Hz.

Coil tạo lực điện từ để kích hoạt cơ cấu van.

Thân van

Thân van có kết nối:

Rp 1

Đây là kích thước cần kiểm tra đầu tiên khi thay thế MVDLE 210/5 trên gas train hiện hữu.

Cơ cấu mở chậm

Đây là bộ phận tạo nên sự khác biệt chính của MVDLE.

Sau khi nhận tín hiệu mở, van không mở hoàn toàn ngay lập tức mà thực hiện quá trình mở có kiểm soát.

Theo datasheet DUNGS, thời gian mở của MVDLE khoảng 20 giây tại nhiệt độ phòng và không sử dụng fast stroke.

Fast stroke

DUNGS cung cấp khả năng điều chỉnh fast stroke.

Fast stroke cho phép thay đổi đặc tính của hành trình mở, giúp kỹ thuật viên thiết lập tốc độ mở phù hợp với yêu cầu burner.

Main volume adjustment

MVDLE cũng có chức năng điều chỉnh main volume, tức giới hạn lượng gas chính đi qua van.

DUNGS xác nhận main volume adjustment có thể điều chỉnh thủ công trên dòng MVD và MVDLE.

5. Nguyên lý hoạt động của MVDLE 210/5

Nguyên lý có thể mô tả:

Bộ điều khiển burner → Coil điện từ → Cơ cấu MVDLE → Gas → Burner

Khi hệ thống yêu cầu mở gas

Bộ điều khiển cấp điện cho coil.

Coil tạo lực điện từ và bắt đầu quá trình mở van.

Khác với MVD thông thường, MVDLE thực hiện quá trình:

Mở chậm → kiểm soát lưu lượng → đạt trạng thái mở làm việc.

Tốc độ mở có thể được điều chỉnh thông qua fast stroke và cơ cấu điều chỉnh lưu lượng chính.

Khi hệ thống yêu cầu ngắt gas

Khi mất tín hiệu điện, van chuyển về trạng thái đóng.

DUNGS công bố thời gian đóng của dòng MVD/MVDLE là <1 giây.

Điều này tạo ra đặc tính:

Mở chậm – đóng nhanh

phù hợp với yêu cầu kiểm soát an toàn trong nhiều hệ thống burner.

6. Tại sao MVDLE 210/5 cần mở chậm?

Khi một van gas mở quá nhanh, lượng gas cấp vào burner có thể tăng mạnh trong thời gian rất ngắn.

Trong một số hệ thống đốt, điều này có thể ảnh hưởng đến quá trình khởi động và sự ổn định của ngọn lửa.

MVDLE giải quyết vấn đề bằng cách kiểm soát quá trình mở.

Có thể hình dung:

Tín hiệu ON → mở van → tăng lưu lượng gas có kiểm soát → burner ổn định

thay vì:

Tín hiệu ON → van mở nhanh → lưu lượng gas tăng nhanh

Đây là lý do dòng MVDLE thường được lựa chọn cho các burner cần kiểm soát tốc độ tăng gas khi khởi động.

7. Áp suất vận hành MVDLE 210/5

MVDLE 210/5 có:

Pmax = 360 mbar

tương đương:

• 36 kPa
• khoảng 5,22 psi

DUNGS xác nhận model MVDLE 210/5 có áp suất vận hành tối đa 360 mbar.

Cần phân biệt:

Pmax 360 mbar là áp suất vận hành tối đa của van, không phải áp suất đầu ra cố định.

Khi thiết kế gas train, cần kiểm tra áp suất thực tế tại đầu vào và các điều kiện vận hành của toàn bộ hệ thống.

8. Điện áp và công suất

Phiên bản MVDLE 210/5 phổ biến sử dụng:

230 VAC – 50/60 Hz

Thông số điện:

• Solenoid: No. 200
• Công suất: 25 VA
• Dòng điện: 0,15 A tại 230 VAC.

Datasheet chung DUNGS cho dòng MVD/MVDLE cũng công bố các tùy chọn điện áp 110 VAC và 230 VAC AC, ngoài phiên bản 24 VDC tùy cấu hình.

Vì vậy khi mua thiết bị thay thế, nên kiểm tra chính xác điện áp được in trên coil thay vì mặc định theo tên model.

9. Kết nối Rp 1

MVDLE 210/5 sử dụng:

Rp 1

Đây là kết nối ren theo ISO 7/1.

Trong cùng dòng MVDLE/5:

DUNGS xác nhận MVDLE 210/5 có kết nối Rp 1, trong khi các model khác sử dụng kích thước ren khác nhau.

Do đó, khi thay thế cần kiểm tra cả kích thước ren và không gian lắp đặt.

10. Kích thước và trọng lượng

Theo datasheet DUNGS, MVDLE 210/5 có:

• Đường kính thân: 75 mm
• Kích thước b: 110 mm
• Kích thước c: 165 mm
• Kích thước d: 90 mm
• Kích thước e: 200 mm
• Kích thước f: 190 mm
• Khối lượng: 2,75 kg.

Các kích thước này rất hữu ích khi kiểm tra khả năng thay thế trên gas train hiện hữu.

Không chỉ cần kiểm tra đường ống Rp 1 mà còn phải đảm bảo đủ không gian cho:

• Coil.
• Đầu nối điện.
• Tháo lắp.
• Điều chỉnh fast stroke.
• Điều chỉnh main volume.

11. Cấp bảo vệ và điều kiện môi trường

MVDLE 210/5 có cấp bảo vệ:

IP54

Dòng MVD/MVDLE được DUNGS công bố với phạm vi nhiệt độ môi trường:

-15°C đến +60°C.

Khi lắp đặt nên tránh:

• Nhiệt bức xạ trực tiếp từ buồng đốt.
• Nước hoặc hơi ẩm xâm nhập.
• Môi trường vượt quá giới hạn nhiệt độ.
• Vị trí có rung động quá mức.

12. Tiêu chuẩn và chức năng an toàn

DUNGS xác định dòng MVD/MVDLE là van điện từ an toàn một cấp, được thiết kế theo EN 161.

Dòng van thuộc:

Class A, Group 2

và được sử dụng cho các hệ thống gas burner và thiết bị gas phù hợp.

Đây là một trong những lý do MVDLE được sử dụng rộng rãi trong các hệ thống điều khiển nhiên liệu cho thiết bị nhiệt công nghiệp.

13. Ứng dụng của DUNGS MVDLE 210/5

MVDLE 210/5 phù hợp với nhiều hệ thống sử dụng gas, đặc biệt những ứng dụng cần kiểm soát quá trình mở van.

Các ứng dụng tiêu biểu:

• Gas burner công nghiệp.
• Burner nồi hơi.
• Lò sấy.
• Lò nung.
• Lò gia nhiệt.
• Thiết bị gia nhiệt gas.
• Máy phát nhiệt công nghiệp.
• Hệ thống đốt khí tự nhiên.
• Hệ thống LPG dạng khí phù hợp.
• Gas train.
• Thiết bị nhiệt sử dụng van an toàn một cấp.

DUNGS xác định dòng MVD/MVDLE là van ngắt tự động dành cho gas burner và gas appliances.

14. Ưu điểm của MVDLE 210/5

Mở chậm, đóng nhanh

Đây là đặc điểm nổi bật nhất của MVDLE.

Opening: khoảng 20 giây trong điều kiện tiêu chuẩn không dùng fast stroke.

Closing: dưới 1 giây.

Điều chỉnh tốc độ mở

Fast stroke có thể điều chỉnh để thay đổi đặc tính hành trình mở của van.

Điều chỉnh lưu lượng

Main volume adjustment cho phép giới hạn lưu lượng gas chính.

Thiết kế nhỏ gọn

Thay vì sử dụng nhiều cơ cấu riêng biệt, các chức năng đóng/mở và điều chỉnh được tích hợp trong một van.

Phù hợp hệ thống burner công nghiệp

Kết nối Rp 1, Pmax 360 mbar và cấu hình coil 230 VAC giúp MVDLE 210/5 phù hợp với nhiều gas train công nghiệp.

15. So sánh MVDLE 210/5 và MVD 210/5

Đây là hai model rất dễ nhầm khi đặt hàng.

DUNGS mô tả rõ MVD/5 là fast opening/fast closing, trong khi MVDLE/5 là slow opening/fast closing.

Vì vậy không nên thay MVDLE 210/5 bằng MVD 210/5 chỉ dựa vào kích thước ren.

16. So sánh MVDLE 210/5 với MVDLE 207/5

Hai model cùng thuộc dòng MVDLE/5 nhưng khác kích thước kết nối.

Các thông số model được DUNGS công bố trong bảng dữ liệu MVD/MVDLE/5.

17. MVDLE 210/5 và MVDLE 215/5

Nếu hệ thống có đường ống lớn hơn, MVDLE 215/5 là một model khác cần phân biệt.

MVDLE 210/5:

• Rp 1
• Pmax 360 mbar
• Magnet No. 200
• 25 VA
• 2,75 kg.

MVDLE 215/5:

• Rp 1 1/2
• Có phiên bản Pmax 200 mbar với Magnet No. 280.
• Có phiên bản Pmax 360 mbar với Magnet No. 300.
• Công suất 60 VA.

Do đó không nên chọn model chỉ dựa vào tên "MVDLE 21x/5"; phải xác định chính xác đường kính, áp suất và coil.

18. Lưu ý khi lắp đặt DUNGS MVDLE 210/5

Khi lắp đặt hoặc thay thế, cần kiểm tra:

1. Đúng model MVDLE 210/5.
2. Đúng Order No. 013524 nếu yêu cầu phiên bản PG11 tiêu chuẩn.
3. Đúng kết nối Rp 1.
4. Đúng điện áp coil 230 VAC.
5. Kiểm tra tần số 50/60 Hz.
6. Không vượt quá Pmax 360 mbar.
7. Kiểm tra hướng dòng gas theo mũi tên trên thân van.
8. Kiểm tra độ kín toàn bộ đường ống.
9. Thiết lập main volume phù hợp với burner.
10. Điều chỉnh fast stroke theo yêu cầu của hệ thống.
11. Kiểm tra thời gian mở.
12. Kiểm tra khả năng đóng van khi mất điện.
13. Kiểm tra toàn bộ chu trình burner trước khi đưa vào vận hành.

DUNGS quy định vị trí lắp đặt của coil có thể từ thẳng đứng đến nằm ngang, đồng thời dòng van có các đầu lấy áp/đo kiểm phục vụ quá trình kiểm tra hệ thống.

Việc lắp đặt và hiệu chỉnh thiết bị gas cần được thực hiện bởi người có chuyên môn, theo tiêu chuẩn và quy định an toàn áp dụng cho hệ thống.

19. Mã sản phẩm DUNGS MVDLE 210/5

Mã quan trọng nhất:

MVDLE 210/5 – Order No. 013524

DUNGS cũng liệt kê phiên bản:

MVDLE 210/5 – Order No. 271213

với line socket thay cho cấu hình PG11.

Do đó, khi đặt mua nên xác định:

• MVDLE 210/5.
• Order No.
• Kiểu đầu nối điện.
• Điện áp coil.
• Kết nối Rp 1.
• Pmax.
• Tình trạng thiết bị cần thay.

Danh mục DUNGS cũng xác nhận model 013524 là MVDLE 210/5, Rp 1, 230 VAC, 25 VA, IP54.

20. Mua DUNGS MVDLE 210/5 chính hãng

Khi tìm mua DUNGS MVDLE 210/5, khách hàng nên cung cấp ảnh nameplate hoặc đầy đủ mã sản phẩm để tránh nhầm với:

• MVD 210/5.
• MVDLE 207/5.
• MVDLE 215/5.
• Các phiên bản MVDLE khác điện áp.
• Phiên bản có line socket thay vì PG11.

Thông tin quan trọng nhất cần đối chiếu là:

MVDLE 210/5 – 013524 – Rp 1 – 230 VAC – Magnet No. 200.

Kết luận

DUNGS MVDLE 210/5 là van điện từ gas an toàn một cấp dành cho hệ thống burner, nổi bật với cơ cấu mở chậm, đóng nhanh, giúp kiểm soát quá trình cấp gas khi khởi động.

Thông số chính:

• Model: MVDLE 210/5
• Order No.: 013524
• Kết nối: Rp 1
• Pmax: 360 mbar
• Điện áp: 230 VAC
• Tần số: 50–60 Hz
• Magnet: No. 200
• Công suất: 25 VA
• Dòng điện: 0,15 A tại 230 VAC
• Thời gian mở: khoảng 20 giây
• Thời gian đóng: <1 giây
• IP: IP54
• Nhiệt độ môi trường: -15 đến +60°C
• Khối lượng: khoảng 2,75 kg
• Tiêu chuẩn: EN 161, Class A, Group 2.
