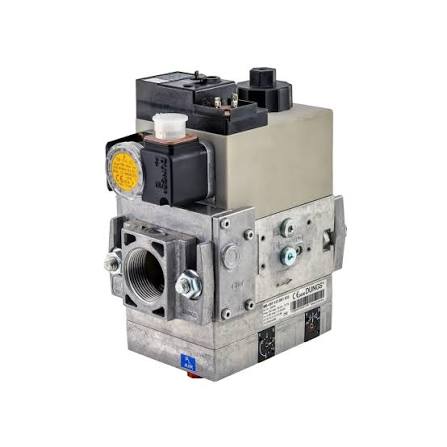

DUNGS MB-VEF 407 B01 S10 – GasMultiBloc điều khiển tỷ lệ Gas/Air cho đầu đốt

DUNGS MB-VEF 407 B01 S10 – GasMultiBloc điều khiển tỷ lệ Gas/Air cho đầu đốt

DUNGS MB-VEF 407 B01 S10 là cụm van gas đa chức năng thuộc dòng GasMultiBloc® MB-VEF của DUNGS, được thiết kế cho các hệ thống đầu đốt khí có yêu cầu điều khiển tỷ lệ gas/không khí liên tục. Thiết bị tích hợp nhiều chức năng trong một cụm nhỏ gọn, giúp giảm số lượng linh kiện trên đường gas và đơn giản hóa việc lắp đặt.

Theo tài liệu kỹ thuật DUNGS, dòng MB-VEF 407-412 B01 là tổ hợp điều khiển an toàn và điều chỉnh tỷ lệ gas/air, có áp suất làm việc tối đa 360 mbar, kết nối từ Rp 1/2 đến Rp 1 1/4 và được phê duyệt theo EN 161 / EN 88.

Riêng cấu hình MB-VEF 407 B01 S10, dải áp suất đầu vào nằm trong khoảng 5–100 mbar, hai van được kích hoạt đồng thời.

1. Thông số kỹ thuật DUNGS MB-VEF 407 B01 S10

Các thông số về kích thước, trọng lượng, công suất, thời gian mở và kết nối được lấy từ datasheet DUNGS cho MB-VEF 407 B01; cấu hình S10 được xác định với dải áp suất đầu vào 5–100 mbar.

2. MB-VEF 407 B01 S10 là gì?

MB-VEF 407 B01 S10 là một GasMultiBloc® dành cho hệ thống cung cấp và điều khiển gas của đầu đốt.

Điểm khác biệt quan trọng của dòng MB-VEF so với các cụm van gas đóng/mở thông thường là khả năng điều chỉnh tỷ lệ gas/air theo chế độ điều khiển khí nén, phục vụ các đầu đốt có khả năng điều chỉnh công suất liên tục.

DUNGS mô tả MB-VEF 407-412 B01 là dòng GasMultiBloc điều khiển tỷ lệ gas/air với chế độ vận hành liên tục, đồng thời tích hợp chức năng điều khiển và an toàn trong một cụm thiết bị.

Nhờ cấu trúc tích hợp, hệ thống gas có thể giảm số lượng thành phần rời, tiết kiệm không gian lắp đặt và giảm độ phức tạp của đường ống.

3. Ý nghĩa mã sản phẩm MB-VEF 407 B01 S10

Có thể hiểu cấu trúc mã sản phẩm theo từng nhóm chính:

MB-VEF / 407 / B01 / S10

MB-VEF

Đây là dòng GasMultiBloc® của DUNGS dành cho hệ thống điều khiển tỷ lệ gas/không khí.

407

Mã kích thước của thân thiết bị. MB-VEF 407 B01 thuộc nhóm kích thước kết nối Rp 1/2 và Rp 3/4. Với cấu hình tiêu chuẩn trong datasheet, Rp 3/4 được thể hiện là kích thước kết nối của MB-VEF 407 B01.

B01

Mã cấu hình của dòng GasMultiBloc.

S10

Đây là thông tin đặc biệt quan trọng khi lựa chọn MB-VEF.

Theo chứng nhận kiểu loại DUNGS:

• S10: áp suất đầu vào 5–100 mbar, các van được kích hoạt cùng nhau.
• S12: áp suất đầu vào 5–100 mbar, các van được kích hoạt riêng.
• S30: áp suất đầu vào 100–360 mbar, các van được kích hoạt cùng nhau.
• S32: áp suất đầu vào 100–360 mbar, các van được kích hoạt riêng.

Vì vậy, không nên xem S10, S12, S30 và S32 là những hậu tố có thể thay thế tùy ý. Chúng thể hiện các cấu hình vận hành khác nhau.

4. Cấu tạo và chức năng của MB-VEF 407 B01 S10

MB-VEF 407 B01 S10 tích hợp nhiều chức năng trong cùng một cụm GasMultiBloc.

Bộ lọc gas

Thiết bị có bộ phận lọc tích hợp nhằm hạn chế tạp chất đi vào các bộ phận điều khiển bên trong. Datasheet DUNGS mô tả bộ lọc sử dụng lưới lọc mịn; việc thay thế bộ phận lọc yêu cầu tháo fitting.

Trong hệ thống thực tế, vẫn cần thiết kế hệ thống lọc gas phù hợp ở phía trước theo yêu cầu của toàn bộ hệ thống.

Bộ điều chỉnh tỷ lệ gas/air

Đây là chức năng cốt lõi của dòng MB-VEF.

Áp suất gas đầu ra được điều chỉnh dựa trên tín hiệu áp suất liên quan đến không khí cấp cho đầu đốt. Nhờ đó, khi công suất đầu đốt thay đổi, lưu lượng gas có thể được điều chỉnh tương ứng để duy trì tỷ lệ gas/air theo yêu cầu công nghệ.

Hai van điện từ an toàn

Cấu hình MB-VEF 407 B01 S10 thuộc nhóm có các van được kích hoạt đồng thời. Chức năng van an toàn giúp kiểm soát dòng gas khi hệ thống khởi động, vận hành hoặc thực hiện chu trình an toàn.

Các đường xung áp suất

Hệ thống MB-VEF sử dụng các đường xung áp suất để truyền tín hiệu phục vụ điều khiển gas/air.

DUNGS yêu cầu các đường xung phải có đường kính trong tối thiểu tương ứng DN4, PN1, được bố trí để tránh nước ngưng chảy vào MB-VEF; đường xung cần được giữ ngắn, chống nứt và biến dạng.

5. Nguyên lý hoạt động

Nguyên lý làm việc của MB-VEF 407 B01 S10 có thể mô tả theo chu trình:

Nguồn gas → lọc → van an toàn → bộ điều chỉnh tỷ lệ → đầu đốt

Đồng thời:

Quạt/đường khí → tín hiệu áp suất không khí → bộ điều khiển tỷ lệ → điều chỉnh áp suất gas

Khi hệ thống đầu đốt thay đổi công suất, áp suất không khí và tín hiệu điều khiển thay đổi. Bộ phận điều chỉnh trong MB-VEF phản ứng theo tín hiệu áp suất để thay đổi lượng gas cấp đến đầu đốt.

Mục tiêu là duy trì tỷ lệ gas/air phù hợp trong phạm vi điều chỉnh của hệ thống.

Đây là lý do MB-VEF thường được sử dụng trong các đầu đốt điều chế công suất (modulating burner) thay vì chỉ sử dụng như một van đóng/mở gas thông thường.

6. Dải áp suất của MB-VEF 407 B01 S10

Một trong những thông số cần đặc biệt lưu ý khi lựa chọn thiết bị là dải áp suất đầu vào.

Với phiên bản S10, DUNGS quy định:

Pe = 5–100 mbar

Trong khi áp suất vận hành tối đa của dòng MB-VEF 407 B01 lên tới:

Pmax = 360 mbar.

Không nên nhầm:

• 5–100 mbar: dải áp suất đầu vào của cấu hình S10.
• 360 mbar: áp suất vận hành tối đa của dòng thiết bị.

Nếu hệ thống làm việc với áp suất đầu vào cao hơn 100 mbar, cần kiểm tra cấu hình S30/S32 thay vì mặc nhiên thay thế bằng S10.

7. Khả năng kết nối và kích thước

MB-VEF 407 B01 nằm trong nhóm thiết bị có kết nối Rp 1/2 và Rp 3/4, trong đó datasheet thể hiện cấu hình Rp 3/4 với kích thước thân khoảng:

• Chiều rộng: 74 mm
• Chiều cao/thân theo bản vẽ: khoảng 151 mm
• Kích thước tổng thể theo các trục bản vẽ: khoảng 110 × 151 × 160/185 mm tùy khoảng không lắp đặt
• Khối lượng: khoảng 3,2 kg.

Khi thay thế thiết bị thực tế, cần đối chiếu kích thước mặt bích, ren, vị trí đường xung và khoảng không tháo cuộn coil với thiết bị hiện hữu.

8. Điện áp và công suất

Tài liệu chứng nhận DUNGS xác định MB-VEF 407 B01 S10 thuộc cấu hình có công suất định mức 28 VA.

Danh mục linh kiện DUNGS năm 2025 cũng xác nhận MB-VEF 407 B01 S10/S30 sử dụng coil loại 1105 và cấu hình điện áp được liệt kê ở nhóm 230 VAC.

Do đó khi thay coil hoặc thay cả GasMultiBloc, cần kiểm tra chính xác:

• Model MB-VEF
• S10/S12/S30/S32
• Coil number
• Điện áp
• Tần số
• Mã sản phẩ
