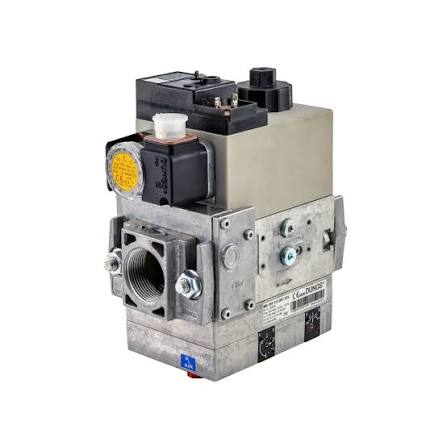

DUNGS MB-DLE 405 B01 S20 – GasMultiBloc van gas đa chức năng cho đầu đốt

DUNGS MB-DLE 405 B01 S20 – GasMultiBloc van gas đa chức năng cho đầu đốt

DUNGS MB-DLE 405 B01 S20 là cụm van gas đa chức năng thuộc dòng GasMultiBloc® MB-DLE của DUNGS, được sử dụng trong các hệ thống cấp gas cho đầu đốt công nghiệp, burner, lò hơi, lò sấy và các thiết bị nhiệt.

Thiết bị tích hợp nhiều chức năng trong một cụm nhỏ gọn gồm bộ lọc gas, bộ điều áp, hai van chính và các chức năng giám sát áp suất, giúp giảm số lượng thiết bị rời trên gas train. DUNGS xác định dòng MB-D(LE) 405–412 B01 là GasMultiBloc cho chế độ một cấp, với áp suất vận hành tối đa 360 mbar và kết nối danh định thuộc nhóm Rp 1/2 đến Rp 1 1/4.

Riêng MB-DLE 405 B01 S20 có mã sản phẩm 226560 trong chương trình sản phẩm DUNGS 2025; cấu hình S20 sử dụng điều khiển V1/V2 đồng thời và kết nối Rp 1/2.

1. Thông số kỹ thuật DUNGS MB-DLE 405 B01 S20

Dải áp suất đầu ra 4–20 mbar của S20 và áp suất vận hành tối đa 360 mbar được DUNGS công bố trong datasheet MB-DLE 405–412 B01.

2. MB-DLE 405 B01 S20 là gì?

MB-DLE 405 B01 S20 là một GasMultiBloc® – cụm điều khiển gas tích hợp được thiết kế để thực hiện đồng thời nhiều chức năng trong hệ thống cấp gas cho burner.

Theo DUNGS, dòng MB-D(LE) tích hợp:

• Bộ lọc gas.
• Bộ điều áp.
• Hai van gas chính.
• Chức năng giám sát áp suất.
• Các đầu lấy áp phục vụ kiểm tra và điều chỉnh.

Toàn bộ được bố trí trong một cụm thiết bị nhỏ gọn thay vì phải sử dụng nhiều thiết bị riêng biệt.

Điểm đặc trưng của chữ DLE là thiết bị có đóng nhanh và mở chậm, đồng thời có chức năng giới hạn lưu lượng chính tại van V2. DUNGS mô tả MB-DLE là phiên bản có đặc tính fast closing / slow opening.

3. Giải thích mã MB-DLE 405 B01 S20

Mã sản phẩm:

MB-DLE | 405 | B01 | S20

có thể được sử dụng để nhận diện các đặc điểm chính của thiết bị.

MB-DLE

Đây là dòng GasMultiBloc có bộ điều áp và đặc tính mở chậm.

So với một van điện từ gas thông thường, MB-DLE tích hợp thêm các chức năng điều áp, lọc và điều khiển lưu lượng.

405

Mã kích thước của dòng thiết bị.

MB-DLE 405/407 B01 có thể sử dụng các kết nối ren Rp 1/2, Rp 3/4 và các tổ hợp tương ứng theo cấu hình.

Với model MB-DLE 405 B01 S20, chương trình sản phẩm DUNGS 2025 ghi nhận cấu hình tiêu chuẩn với kết nối Rp 1/2.

B01

B01 là cấu hình GasMultiBloc gồm bộ điều áp và hai van chính.

Cấu trúc này giúp MB-DLE đảm nhiệm đồng thời chức năng điều khiển áp suất và đóng/ngắt an toàn đường gas.

S20

Đây là mã cấu hình quan trọng.

Theo chương trình DUNGS 2025:

• S20: V1 và V2 điều khiển đồng thời.
• Áp suất đầu ra: 4–20 mbar.
• Áp suất vận hành tối đa của dòng 405 B01: 360 mbar.

Do đó khi thay thế thiết bị, không nên chỉ dựa vào phần MB-DLE 405 B01 mà cần đối chiếu cả hậu tố S20.

4. Cấu tạo DUNGS MB-DLE 405 B01 S20

Bộ lọc gas

MB-DLE có bộ lọc tích hợp để giữ lại các tạp chất có thể xuất hiện trong đường gas.

Datasheet DUNGS mô tả bộ phận lọc sử dụng fine mesh-sieve, tức lưới lọc mịn.

Bộ lọc giúp hạn chế tạp chất đi sâu vào bộ điều áp và các van bên trong.

Bộ điều áp

Bộ điều áp là thành phần quan trọng giúp duy trì áp suất gas đầu ra trong phạm vi cài đặt.

Với cấu hình S20, dải áp suất đầu ra được công bố là:

4–20 mbar

Bộ điều áp sử dụng nguyên lý điều chỉnh tỷ lệ để kiểm soát áp suất đầu ra theo giá trị cài đặt.

Hai van chính V1 và V2

Cấu hình B01 sử dụng hai van chính.

Đối với S20, V1 và V2 được điều khiển đồng thời theo thông tin trong chương trình sản phẩm DUNGS.

Hai van thực hiện chức năng kiểm soát dòng gas và đóng gas khi hệ thống yêu cầu trạng thái an toàn.

Bộ giới hạn lưu lượng

Một đặc điểm riêng của MB-DLE là bộ giới hạn lưu lượng chính tại van V2.

Chức năng này cho phép giới hạn lượng gas cấp vào burner theo yêu cầu của hệ thống.

Cơ cấu mở chậm

MB-DLE được thiết kế với đặc tính:

Đóng nhanh → Mở chậm

Điều này đặc biệt hữu ích trong hệ thống burner khi cần kiểm soát lượng gas trong giai đoạn mở van, hạn chế sự gia tăng lưu lượng quá nhanh khi khởi động.

5. Nguyên lý hoạt động của MB-DLE 405 B01 S20

Có thể hình dung đường đi của gas như sau:

Nguồn gas → Bộ lọc → Bộ điều áp → Van V1 → Van V2 → Burner

Khi hệ thống yêu cầu cấp gas:

1. Tín hiệu điện được đưa tới cụm van.
2. Van V1 và V2 thực hiện chu trình mở theo cấu hình S20.
3. Cơ cấu MB-DLE kiểm soát đặc tính mở chậm.
4. Bộ điều áp duy trì áp suất gas đầu ra theo giá trị cài đặt.
5. Gas đi đến đầu đốt với lưu lượng và áp suất phù hợp.

Khi hệ thống yêu cầu ngắt gas, các van chuyển về trạng thái đóng an toàn.

DUNGS thiết kế dòng MB-DLE với van điện từ đáp ứng DIN EN 161 Class A Group 2, trong khi bộ điều áp được thiết kế theo DIN EN 88 Class A Group 2.

6. Áp suất làm việc của MB-DLE 405 B01 S20

Đây là thông số cần kiểm tra đầu tiên khi lựa chọn thiết bị.

Áp suất đầu vào tối đa

Pmax = 360 mbar

tương đương:

36 kPa.

Áp suất đầu ra

Đối với cấu hình S20:

pa = 4–20 mbar.

Cần phân biệt hai thông số:

• 360 mbar là áp suất vận hành tối đa.
• 4–20 mbar là phạm vi điều chỉnh áp suất đầu ra của S20.

Đây là hai giá trị có ý nghĩa hoàn toàn khác nhau khi thiết kế gas train.

7. Điện áp DUNGS MB-DLE 405 B01 S20

Datasheet DUNGS cho dòng MB-DLE 405–412 B01 công bố điện áp tiêu chuẩn:

220–230 VAC, 50–60 Hz

với dung sai điện áp -15% / +10%.

Tài liệu chứng nhận DUNGS cũng cho thấy model MB-DLE 405 B01 S20 có các cấu hình điện áp được chứng nhận bổ sung như 110 VAC và 200 VAC, tùy phiên bản coil.

Danh mục linh kiện DUNGS 2025 ghi nhận MB-DLE 405 B01 S20/S50 sử dụng coil type 1100, với mã linh kiện 263234.

Vì vậy, khi thay thế thiết bị thực tế cần kiểm tra trực tiếp:

• Điện áp coil.
• Tần số.
• Coil type.
• Order No.
• Thông tin trên nameplate.

Không nên mặc định mọi MB-DLE 405 B01 S20 đều sử dụng cùng một coil điện áp.

8. Ứng dụng của MB-DLE 405 B01 S20

DUNGS MB-DLE 405 B01 S20 được sử dụng trong các hệ thống gas burner cần một cụm điều khiển gas nhỏ gọn, tích hợp.

Các ứng dụng phổ biến gồm:

• Đầu đốt gas công nghiệp.
• Burner một cấp.
• Nồi hơi gas.
• Lò sấy.
• Lò gia nhiệt.
• Lò công nghiệp.
• Thiết bị đốt khí tự nhiên.
• Hệ thống đốt LPG ở dạng khí phù hợp.
• Máy gia nhiệt công nghiệp.
• Gas train cho các thiết bị nhiệt.

DUNGS xác định dòng MB-D(LE) 405–412 B01 là GasMultiBloc cho one-stage mode, phù hợp với các hệ thống điều khiển burner một cấp.

9. Ưu điểm của DUNGS MB-DLE 405 B01 S20

Tích hợp nhiều chức năng

Thay vì phải bố trí riêng bộ lọc, bộ điều áp và các van gas, MB-DLE tích hợp các chức năng này trong một cụm.

Điều này giúp:

• Giảm số lượng phụ kiện.
• Tiết kiệm không gian.
• Đơn giản hóa đường ống.
• Thuận tiện khi bảo trì.

DUNGS xác nhận GasMultiBloc tích hợp filter, regulator, valves và pressure switches trong một cụm nhỏ gọn.

Đóng nhanh, mở chậm

Đặc tính fast closing / slow opening của MB-DLE giúp kiểm soát quá trình cấp gas tốt hơn trong chu trình khởi động burner.

Điều chỉnh áp suất đầu ra

S20 cho phép điều chỉnh áp suất đầu ra trong phạm vi:

4–20 mbar

phù hợp với nhiều ứng dụng burner sử dụng áp suất gas thấp.

Áp suất vận hành cao

Dòng 405 B01 có áp suất vận hành tối đa 360 mbar, cho phép sử dụng trong nhiều hệ thống gas công nghiệp.

Thiết kế nhỏ gọn

Việc tích hợp nhiều chức năng vào một GasMultiBloc giúp giảm kích thước tổng thể của gas train so với việc lắp từng thiết bị riêng lẻ.

10. So sánh MB-DLE 405 B01 S20 và S22

Hai model thường dễ bị nhầm khi đặt hàng là MB-DLE 405 B01 S20 và MB-DLE 405 B01 S22.

DUNGS xác nhận S20 là cấu hình V1/V2 common, trong khi S22 là V1/V2 separated.

Vì vậy S20 và S22 không nên được xem là hai mã có thể thay thế trực tiếp mà không kiểm tra hệ thống điều khiển.

11. So sánh S20 và S50

Một điểm khác cũng cần chú ý là hậu tố S20/S50.

Cả hai đều thuộc cấu hình điều khiển V1/V2 đồng thời trong chương trình DUNGS, nhưng dải điều chỉnh áp suất đầu ra khác nhau.

Do đó nếu hệ thống đang sử dụng S20, không nên tự động thay bằng S50 chỉ vì hai thiết bị có hình thức tương tự.

12. Lưu ý khi lắp đặt MB-DLE 405 B01 S20

Khi lắp đặt hoặc thay thế thiết bị, cần kiểm tra:

1. Đúng model MB-DLE 405 B01 S20.
2. Đúng Order No. 226560 nếu yêu cầu đúng cấu hình tiêu chuẩn hiện hành.
3. Đúng kích thước kết nối Rp 1/2.
4. Kiểm tra hướng dòng gas.
5. Kiểm tra áp suất đầu vào.
6. Không vượt quá 360 mbar.
7. Kiểm tra áp suất đầu ra trong phạm vi 4–20 mbar.
8. Kiểm tra điện áp coil.
9. Kiểm tra độ kín của toàn bộ gas train.
10. Sau khi lắp đặt phải kiểm tra lại áp suất và hoạt động của burner.

Datasheet DUNGS cho phép lắp solenoid theo phương thẳng đứng hoặc nằm ngang cũng như các vị trí trung gian, tùy điều kiện lắp đặt.

Đối với thiết bị gas, việc lắp đặt, kiểm tra và hiệu chỉnh cần được thực hiện bởi nhân sự có chuyên môn và tuân thủ tiêu chuẩn an toàn áp dụng cho hệ thống.

13. Mua DUNGS MB-DLE 405 B01 S20 chính hãng

Khi tìm mua DUNGS MB-DLE 405 B01 S20, nên cung cấp đầy đủ thông tin trên tem thiết bị thay vì chỉ cung cấp tên dòng.

Thông tin cần đối chiếu:

• MB-DLE 405 B01 S20
• Order No. 226560
• Kết nối Rp 1/2
• Điện áp coil
• Coil type
• Áp suất đầu vào
• Dải áp suất đầu ra
• Tình trạng thiết bị cần thay thế

DUNGS hiện vẫn liệt kê MB-DLE 405 B01 S20 – Order No. 226560 trong Program CE 2025.

Kết luận

DUNGS MB-DLE 405 B01 S20 là GasMultiBloc đa chức năng dành cho hệ thống burner một cấp, tích hợp bộ lọc, bộ điều áp và hai van gas chính trong một cụm thiết bị.

Thông số nổi bật:

• Model: MB-DLE 405 B01 S20
• Order No.: 226560
• Kết nối: Rp 1/2
• Pmax: 360 mbar
• Áp suất đầu ra: 4–20 mbar
• Điều khiển V1/V2: đồng thời
• Điện áp tiêu chuẩn: 220–230 VAC, 50–60 Hz
• Nhiệt độ môi trường: -15 đến +70°C
• Cấp bảo vệ: IP54
• Chức năng MB-DLE: đóng nhanh, mở chậm
• Ứng dụng: gas burner, nồi hơi, lò sấy, lò gia nhiệt và hệ thống gas công nghiệp.
