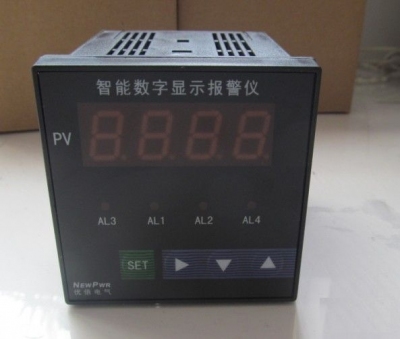

ĐỒNG HỒ NPXM-20102CH – BỘ HIỂN THỊ SỐ VÀ BÁO ĐỘNG THÔNG MINH

ĐỒNG HỒ NPXM-20102CH – BỘ HIỂN THỊ SỐ VÀ BÁO ĐỘNG THÔNG MINH

NPXM-20102CH là bộ hiển thị số và báo động thông minh thuộc dòng NPXM, được sử dụng trong các hệ thống đo lường và điều khiển công nghiệp để tiếp nhận tín hiệu từ cảm biến, hiển thị giá trị đo trên màn hình số và thực hiện các chức năng cảnh báo theo cấu hình.

Dòng NPXM được sử dụng cho nhiều loại tín hiệu công nghiệp như thermocouple, RTD, tín hiệu dòng điện, điện áp, mV, điện trở và một số tín hiệu cảm biến khác. Các phiên bản NPXM có thể được cấu hình thêm ngõ ra truyền tín hiệu, cảnh báo, cấp nguồn cho cảm biến và truyền thông.

1. Tổng quan về NPXM-20102CH

NPXM-20102CH thường được gọi tại thị trường Việt Nam là:

• Đồng hồ NPXM-20102CH
• Đồng hồ hiển thị số NPXM-20102CH
• Bộ hiển thị số NPXM
• Đồng hồ báo động NPXM-20102CH
• Bộ hiển thị và cảnh báo thông minh NewPwr
• Digital display alarm instrument NPXM
• Intelligent digital display instrument

Theo các nguồn thương mại hiện có, NPXM-20102CH là một mã sản phẩm cụ thể trong dòng thiết bị hiển thị/báo động NPXM. Một nguồn bán hàng quốc tế cũng ghi rõ thương hiệu NewPwr và Manufacturer Part Number là NPXM-20102CH.

Dòng NPXM được thiết kế để đưa tín hiệu đo từ cảm biến hoặc thiết bị truyền tín hiệu vào bộ hiển thị, xử lý tín hiệu và hiển thị giá trị đo dưới dạng số. Tùy cấu hình, thiết bị có thể cung cấp tín hiệu analog, tiếp điểm cảnh báo hoặc giao tiếp truyền thông.

2. Thông số kỹ thuật tham khảo dòng NPXM

Lưu ý: Bảng trên tổng hợp thông số kỹ thuật của dòng NPXM, không phải toàn bộ thông số đều được xác nhận riêng cho hậu tố NPXM-20102CH. Mã NPXM có nhiều biến thể về ngõ vào, ngõ ra, cảnh báo, nguồn và kích thước; vì vậy cần đối chiếu tem thiết bị hoặc datasheet đúng mã trước khi thay thế.

3. Khả năng nhận tín hiệu của đồng hồ NPXM

Một trong những ưu điểm của dòng NPXM là khả năng tương thích với nhiều tín hiệu đo công nghiệp.

Tín hiệu Thermocouple

Các loại cặp nhiệt điện được tài liệu dòng NPXM liệt kê gồm:

• K
• E
• S
• B
• J
• R
• N
• WRe3-25
• WRe5-26

Nhờ đó, thiết bị có thể được sử dụng trong các hệ thống đo nhiệt độ của lò công nghiệp, máy gia nhiệt, dây chuyền xử lý nhiệt và thiết bị sản xuất.

Tín hiệu RTD

Dòng NPXM có thể hỗ trợ các loại điện trở nhiệt như:

• Pt100
• Cu100
• Cu50
• BA1
• BA2
• G

Đây là những loại cảm biến thường gặp trong hệ thống đo nhiệt độ công nghiệp.

Tín hiệu analog

Tùy phiên bản, NPXM có thể nhận các tín hiệu:

• 0–20 mA
• 4–20 mA
• 0–10 mA
• 0–5 V
• 1–5 V
• Một số cấu hình 0–10 V

Đặc biệt, tín hiệu 4–20 mA rất phổ biến trong hệ thống PLC, DCS và điều khiển quá trình.

4. Khả năng hiển thị và cảnh báo

NPXM không chỉ đơn thuần là đồng hồ hiển thị giá trị đo mà còn thuộc nhóm intelligent digital display alarm instrument.

Giá trị đo từ cảm biến được xử lý và đưa lên màn hình số. Người vận hành có thể theo dõi trực tiếp nhiệt độ, áp suất, lưu lượng, mức hoặc các đại lượng vật lý khác tùy loại tín hiệu đầu vào.

Các phiên bản của dòng NPXM có thể được cấu hình với nhiều cấp cảnh báo. Tài liệu dòng sản phẩm cho thấy có các lựa chọn không cảnh báo, cảnh báo 2 mức hoặc cảnh báo 4 mức tùy cấu hình model.

Ví dụ trong hệ thống nhiệt:

Cảm biến nhiệt độ → NPXM → Hiển thị giá trị → So sánh ngưỡng → Báo động/điều khiển

Khi nhiệt độ vượt ngưỡng cài đặt, tiếp điểm cảnh báo có thể được sử dụng để kích hoạt còi, đèn báo, relay trung gian hoặc tín hiệu điều khiển khác.

5. Ngõ ra và truyền tín hiệu

Tùy cấu hình của từng model NPXM, thiết bị có thể cung cấp ngõ ra analog như:

• 4–20 mA
• 0–20 mA
• 0–10 mA
• 0–5 V
• 1–5 V

Tài liệu kỹ thuật dòng NPXM cho biết tải ngõ ra phụ thuộc loại tín hiệu; ví dụ ngõ ra 4–20 mA có khả năng làm việc với tải đến khoảng 550 Ω trong cấu hình được công bố.

Điều này cho phép bộ hiển thị NPXM đồng thời đóng vai trò như một thiết bị trung gian truyền tín hiệu tới:

• PLC
• DCS
• Bộ điều khiển nhiệt độ
• Hệ thống SCADA
• Bộ ghi dữ liệu
• Thiết bị điều khiển khác

6. Giao tiếp RS-485 và MODBUS-RTU

Một số cấu hình NPXM được trang bị giao tiếp RS-232 hoặc RS-485 và hỗ trợ giao thức MODBUS-RTU.

RS-485 phù hợp với môi trường công nghiệp do có thể truyền tín hiệu ở khoảng cách tương đối xa và cho phép nhiều thiết bị kết nối trên cùng mạng.

Theo thông tin kỹ thuật của dòng NPXM, cấu hình RS-485 có thể hỗ trợ tối đa 256 node trong điều kiện được công bố và khoảng cách truyền có thể đạt tới khoảng 1.000 m ở tốc độ 9.600 baud.

Khi được tích hợp vào mạng điều khiển, dữ liệu từ đồng hồ có thể được đưa về hệ thống giám sát trung tâm thay vì chỉ quan sát trực tiếp trên mặt đồng hồ.

7. Ứng dụng của NPXM-20102CH

Đồng hồ/bộ hiển thị NPXM có thể được ứng dụng trong nhiều hệ thống công nghiệp.

Đo nhiệt độ

Kết hợp với:

• Thermocouple
• PT100
• Cảm biến nhiệt độ
• Bộ chuyển đổi nhiệt độ

Thiết bị có thể hiển thị nhiệt độ và thực hiện cảnh báo khi nhiệt độ vượt giới hạn.

Hệ thống áp suất

Khi sử dụng với pressure transmitter có ngõ ra 4–20 mA, NPXM có thể hiển thị giá trị áp suất sau khi được cấu hình thang đo phù hợp.

Đo lưu lượng

Tín hiệu từ flow transmitter hoặc flow meter có thể được đưa về NPXM thông qua tín hiệu analog tương ứng.

Đo mức

NPXM có thể được sử dụng làm thiết bị hiển thị tại tủ điều khiển cho tín hiệu từ cảm biến mức hoặc transmitter mức.

Máy móc tự động hóa

Thiết bị có thể được lắp trên:

• Tủ điện điều khiển
• Tủ PLC
• Tủ điều khiển máy
• Dây chuyền sản xuất
• Hệ thống giám sát nhiệt độ
• Hệ thống cảnh báo quá nhiệt
• Thiết bị xử lý nhiệt

8. Ưu điểm của dòng đồng hồ NPXM

Thiết kế cho môi trường công nghiệp

NPXM được phát triển cho các ứng dụng đo lường và điều khiển công nghiệp, với khả năng kết nối nhiều loại tín hiệu cảm biến.

Hỗ trợ nhiều loại đầu vào

Việc hỗ trợ thermocouple, RTD, dòng điện, điện áp và các tín hiệu khác giúp dòng NPXM có tính linh hoạt cao trong thiết kế hệ thống.

Có chức năng cảnh báo

Thiết bị có thể được sử dụng để cảnh báo khi giá trị đo vượt hoặc thấp hơn giới hạn thiết lập tùy cấu hình.

Có khả năng truyền tín hiệu

Các phiên bản có ngõ ra analog cho phép đưa dữ liệu đo đến PLC, DCS hoặc thiết bị điều khiển khác.

Có thể tích hợp hệ thống mạng

Phiên bản hỗ trợ RS-485/MODBUS-RTU có thể được tích hợp vào hệ thống giám sát và điều khiển tập trung.

9. Hướng dẫn lắp đặt NPXM-20102CH

Khi lắp đặt đồng hồ NPXM vào tủ điều khiển, cần thực hiện theo đúng sơ đồ chân của phiên bản đang sử dụng.

Quy trình cơ bản:

Bước 1: Kiểm tra model trên nhãn thiết bị.

Bước 2: Xác định nguồn cấp của thiết bị.

Bước 3: Kiểm tra loại tín hiệu đầu vào.

Bước 4: Đấu cảm biến hoặc transmitter vào đúng terminal.

Bước 5: Đấu ngõ ra analog hoặc relay nếu hệ thống có sử dụng.

Bước 6: Kết nối RS-485 nếu thiết bị có tùy chọn truyền thông.

Bước 7: Cấp nguồn và kiểm tra giá trị hiển thị.

Bước 8: Cài đặt loại cảm biến, thang đo, vị trí dấu thập phân và ngưỡng cảnh báo.

Không nên đấu dây theo một model NPXM khác chỉ vì hình thức bên ngoài giống nhau. Dòng NPXM có nhiều biến thể cấu hình nên sơ đồ chân có thể khác nhau.

10. Một số lỗi thường gặp

Màn hình không hiển thị

Có thể kiểm tra:

• Nguồn cấp
• Cầu chì
• Terminal nguồn
• Dây nguồn
• Điện áp thực tế cấp vào thiết bị

Hiển thị sai giá trị

Kiểm tra:

• Loại cảm biến
• Cài đặt loại đầu vào
• Cực tính dây
• Dây tín hiệu
• Thang đo
• Đấu nối RTD
• Nhiễu trên đường tín hiệu

Giá trị hiển thị dao động

Có thể liên quan đến:

• Nhiễu tín hiệu
• Dây tín hiệu đi gần dây động lực
• Tiếp địa không phù hợp
• Cảm biến lỗi
• Cấu hình lọc tín hiệu chưa phù hợp

Không có tín hiệu 4–20 mA

Cần kiểm tra:

• Phiên bản NPXM có ngõ ra analog hay không
• Đấu dây output
• Tải vòng dòng
• Thiết bị nhận tín hiệu
• Cài đặt loại output

Không giao tiếp được RS-485

Kiểm tra:

• A/B hoặc D+/D-
• Baud rate
• Địa chỉ Slave
• Parity
• Stop bit
• Giao thức MODBUS-RTU
• Điện trở kết thúc đường truyền nếu cần

11. NPXM-20102CH có thể thay thế bằng model nào?

Không nên lựa chọn model thay thế chỉ dựa vào kích thước mặt đồng hồ.

Trong dòng NPXM có nhiều model như NPXM-2012P5, NPXM-2012P3N, NPXM-2011P5H và các biến thể khác. Các model này có thể khác nhau về số kênh, ngõ ra, cảnh báo, nguồn cấp, truyền thông và kích thước.

Do đó, khi thay NPXM-20102CH, cần đối chiếu tối thiểu:

1. Mã model đầy đủ.
2. Loại tín hiệu đầu vào.
3. Số lượng kênh.
4. Ngõ ra analog.
5. Số lượng relay cảnh báo.
6. Chức năng cấp nguồn cảm biến.
7. Giao tiếp RS-485/MODBUS.
8. Điện áp nguồn.
9. Kích thước lắp đặt.
10. Sơ đồ terminal.

Đây là yếu tố quan trọng để tránh trường hợp đồng hồ có cùng dòng NPXM nhưng không tương thích với hệ thống hiện hữu.

12. Các model liên quan để tham khảo

Một số mã thuộc dòng NPXM được tìm thấy trong tài liệu và thị trường gồm:

• NPXM-20102CH
• NPXM-2012P5
• NPXM-2012P3N
• NPXM-2011P5H
• NPXM-2012P5N
• NPXM-2011P5N
• NPXM-2012P0
• NPXM-2011P5N

Các model trên chỉ nên xem là model liên quan để tham khảo, không mặc định là sản phẩm thay thế trực tiếp cho NPXM-20102CH.

13. Mua đồng hồ NPXM-20102CH

Khi tìm mua NPXM-20102CH, nên cung cấp đầy đủ mã trên tem thiết bị cho đơn vị cung cấp. Đối với những thiết bị đã được sử dụng lâu năm, nên chụp cả:

• Mặt trước đồng hồ.
• Tem model phía sau.
• Sơ đồ đấu dây.
• Các thông số đang cài đặt.
• Terminal phía sau thiết bị.

Điều này giúp xác định đúng phiên bản trước khi báo giá hoặc thay thế.

Đặc biệt, không nên chỉ tìm theo từ khóa “đồng hồ NPXM”, bởi dòng sản phẩm có rất nhiều cấu hình khác nhau.

14. Từ khóa SEO đề xuất

Từ khóa chính:

• NPXM-20102CH
• đồng hồ NPXM-20102CH
• đồng hồ hiển thị số NPXM-20102CH
• bộ hiển thị NPXM-20102CH
• bộ hiển thị số NewPwr
• đồng hồ báo động NPXM
• bộ hiển thị và báo động NPXM
• NPXM NewPwr

Từ khóa liên quan:

• NPXM-2012P5
• NPXM-2012P3N
• NPXM-2011P5H
• NPXM-2012P5N
• đồng hồ hiển thị nhiệt độ NPXM
• đồng hồ hiển thị 4-20mA
• đồng hồ digital công nghiệp
• bộ hiển thị tín hiệu 4-20mA
• bộ hiển thị tín hiệu PT100
• bộ hiển thị thermocouple
• đồng hồ báo động công nghiệp
• digital display alarm instrument
• intelligent digital display instrument
• đồng hồ điều khiển công nghiệp

15. Kết luận

NPXM-20102CH là bộ hiển thị số và báo động thông minh thuộc dòng NPXM, phù hợp với các hệ thống đo lường và giám sát trong công nghiệp. Dòng NPXM có khả năng làm việc với nhiều loại tín hiệu như thermocouple, RTD, 4–20 mA, 0–20 mA, điện áp và các tín hiệu đo khác, đồng thời một số cấu hình hỗ trợ ngõ ra analog và truyền thông RS-485/MODBUS-RTU.

Đối với riêng NPXM-20102CH, do tài liệu công khai cho đúng hậu tố mã chưa đầy đủ, nên khi mua mới hoặc thay thế cần kiểm tra tem máy, sơ đồ chân và cấu hình đầy đủ để đảm bảo thiết bị tương thích với hệ thống hiện tại.
