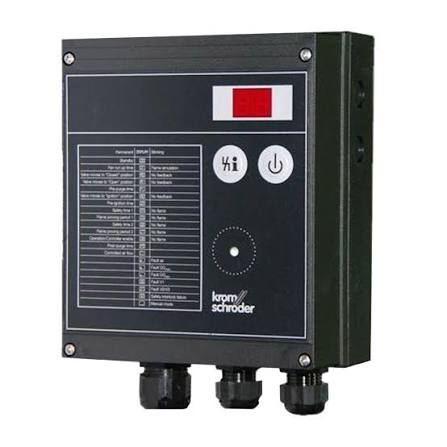

BCU 370WFEU1D3 88600176 KROMSCHRÖDER – Bộ điều khiển đầu đốt công nghiệp

BCU 370WFEU1D3 88600176 KROMSCHRÖDER – Bộ điều khiển đầu đốt công nghiệp

BCU 370WFEU1D3 88600176 KROMSCHRÖDER là bộ điều khiển đầu đốt thuộc dòng BCU 370 của Kromschröder – thương hiệu giải pháp điều khiển và quản lý đốt thuộc Honeywell. Thiết bị được thiết kế để điều khiển, đánh lửa và giám sát đầu đốt công nghiệp cưỡng bức, hỗ trợ cả chế độ vận hành gián đoạn và liên tục.

Mã 88600176 tương ứng với cấu hình BCU 370WFEU1D3, trong đó thiết bị sử dụng nguồn 230 VAC, có điều khiển quạt, điều khiển van, giám sát ngọn lửa bằng UV và tích hợp chức năng kiểm tra độ kín van.

1. Thông số kỹ thuật BCU 370WFEU1D3

Các thông số trên được đối chiếu từ tài liệu Kromschröder/Honeywell và tài liệu kỹ thuật BCU 370.

2. BCU 370WFEU1D3 là gì?

BCU 370 là bộ điều khiển đầu đốt được sử dụng trong các hệ thống đốt công nghiệp. Thiết bị đảm nhiệm nhiều chức năng trong một hệ thống, bao gồm:

• Điều khiển trình tự khởi động đầu đốt.
• Điều khiển quá trình đánh lửa.
• Giám sát sự hiện diện của ngọn lửa.
• Điều khiển quạt cấp khí.
• Điều khiển các van trong hệ thống gas.
• Kiểm tra áp suất khí/không khí thông qua công tắc áp suất.
• Thực hiện quá trình tiền thổi và hậu thổi.
• Có thể thực hiện kiểm tra độ kín của hệ thống van với cấu hình D3.
• Hiển thị trạng thái vận hành và mã trạng thái/lỗi.

Kromschröder mô tả BCU 370 là thiết bị dùng để control, ignite and monitor industrial forced draught burners với công suất đầu đốt không bị giới hạn bởi bản thân BCU 370.

3. Giải thích mã BCU 370WFEU1D3

Mã sản phẩm:

BCU 370 W F E U1 D3

Có thể đọc các thành phần chính như sau:

BCU 370

BCU = Burner Control Unit – bộ điều khiển đầu đốt.

370 = dòng BCU 370 dành cho các hệ thống đầu đốt công nghiệp cưỡng bức.

W – nguồn điện 230 VAC

Ký hiệu W thể hiện nguồn cấp:

230 VAC, 50/60 Hz.

Trong cùng dòng sản phẩm, ký hiệu Q được sử dụng cho phiên bản 120 VAC.

F – điều khiển quạt

Ký hiệu F chỉ cấu hình có fan control – điều khiển quạt.

BCU có thể kích hoạt quạt và phối hợp với trình tự tiền thổi, khởi động và vận hành đầu đốt.

E – điều khiển van

Ký hiệu E tương ứng với valve control – điều khiển van.

U1 – điều khiển ngọn lửa bằng UV

Đây là điểm quan trọng của model.

U1 tương ứng với UV flame control, sử dụng cảm biến UV để giám sát ngọn lửa và cho phép cấu hình vận hành liên tục với cảm biến UV phù hợp.

BCU 370 có thể sử dụng phương pháp giám sát ngọn lửa bằng ion hóa hoặc UV tùy cấu hình.

D3 – kiểm tra độ kín tích hợp

D3 là cấu hình có integrated tightness control.

Chức năng này cho phép BCU thực hiện kiểm tra độ kín của các van thông qua công tắc áp suất khí bên ngoài. Honeywell cũng xác nhận D3 là tùy chọn kiểm tra độ kín có thể lập trình thời gian kiểm tra.

4. Nguyên lý hoạt động

Trong một chu trình vận hành điển hình, BCU 370 phối hợp nhiều thiết bị ngoại vi để tạo thành một trình tự điều khiển đầu đốt hoàn chỉnh.

Bước 1 – Khởi động hệ thống

Sau khi nhận tín hiệu yêu cầu vận hành, BCU kiểm tra các điều kiện đầu vào cần thiết trước khi cho phép đầu đốt khởi động.

Bước 2 – Tiền thổi

BCU điều khiển quạt thực hiện quá trình pre-purge nhằm đưa không khí vào buồng đốt và loại bỏ lượng khí còn tồn đọng trước khi đánh lửa.

BCU 370 hỗ trợ kiểm tra áp suất không khí trong giai đoạn tiền thổi và khi đầu đốt đang hoạt động thông qua công tắc áp suất bên ngoài.

Bước 3 – Đánh lửa

BCU kích hoạt hệ thống đánh lửa theo cấu hình của model.

Tùy phiên bản BCU 370, hệ thống có thể được cấu hình với bộ đánh lửa điện tử một cực hoặc các cấu hình đánh lửa khác.

Bước 4 – Xác nhận ngọn lửa

Với BCU 370WFEU1D3, chức năng U1 sử dụng giám sát ngọn lửa UV.

Nếu tín hiệu ngọn lửa đạt điều kiện yêu cầu, BCU duy trì trạng thái vận hành. Nếu tín hiệu ngọn lửa không hợp lệ, bộ điều khiển sẽ phản ứng theo trình tự an toàn đã được lập trình.

Dòng tín hiệu UV của BCU 370 nằm trong khoảng 1–35 µA.

Bước 5 – Điều khiển vận hành

Sau khi đầu đốt được xác nhận đang cháy ổn định, BCU tiếp tục phối hợp quạt, van và các tín hiệu điều khiển bên ngoài.

Trong hệ thống điều khiển công suất, tín hiệu từ bộ điều khiển bên ngoài có thể được sử dụng để định vị van bướm theo nhu cầu nhiệt của hệ thống.

Bước 6 – Kiểm tra độ kín

Với cấu hình D3, BCU có chức năng kiểm tra độ kín của van thông qua công tắc áp suất bên ngoài.

Đây là một trong những điểm khác biệt đáng chú ý giữa phiên bản D3 và các phiên bản chỉ có D1.

5. Ưu điểm của BCU 370WFEU1D3

Điều khiển nhiều chức năng trong một thiết bị

Thay vì sử dụng nhiều bộ điều khiển rời, BCU 370 có thể đảm nhiệm điều khiển trình tự đầu đốt, đánh lửa, giám sát ngọn lửa, quạt và van.

Giám sát ngọn lửa bằng UV

Cấu hình U1 phù hợp với các hệ thống cần sử dụng cảm biến UV để xác nhận trạng thái ngọn lửa.

Có kiểm tra độ kín

Cấu hình D3 tích hợp chức năng tightness control, giúp tăng khả năng giám sát tình trạng hệ thống van gas.

Hỗ trợ vận hành liên tục

Dòng BCU 370 được thiết kế cho các ứng dụng vận hành gián đoạn hoặc liên tục, tùy cấu hình hệ thống và phương thức giám sát ngọn lửa.

Có khả năng lập trình

BCU 370 có giao diện quang học để kết nối với phần mềm BCSoft, cho phép cấu hình và điều chỉnh thiết bị phù hợp với ứng dụng.

Thiết kế cho môi trường công nghiệp

Thiết bị có cấp bảo vệ IP54, nhiệt độ môi trường tiêu chuẩn -20 đến +60°C và được nhà sản xuất thiết kế cho các hệ thống đầu đốt công nghiệp.

6. Ứng dụng của BCU 370WFEU1D3

BCU 370WFEU1D3 có thể được sử dụng trong nhiều hệ thống nhiệt công nghiệp như:

• Lò công nghiệp.
• Lò nung.
• Lò sấy.
• Lò gia nhiệt.
• Hệ thống gia nhiệt không khí.
• Buồng đốt công nghiệp.
• Burner cưỡng bức.
• Hệ thống đốt gas tự động.
• Thiết bị nhiệt trong ngành thép.
• Ngành thủy tinh.
• Ngành gốm sứ.
• Ngành thực phẩm.
• Hệ thống sấy công nghiệp.
• Các dây chuyền sản xuất yêu cầu kiểm soát đầu đốt tự động.

Đặc biệt, BCU 370 được Kromschröder định hướng cho industrial forced draught burners và có thể sử dụng cho cả đầu đốt đánh lửa trực tiếp hoặc đầu đốt mồi tùy cấu hình hệ thống.

7. So sánh BCU 370WFEU1D3 với một số cấu hình khác

Các ký hiệu cấu hình trên được lấy từ bảng chọn model BCU 370 của Kromschröder.

8. Lưu ý khi thay thế BCU 370WFEU1D3

Khi thay thế BCU 370WFEU1D3 – 88600176, không nên chỉ dựa vào việc cùng mang tên “BCU 370”.

Cần kiểm tra tối thiểu:

1. Nguồn cấp: 230 VAC hay 120 VAC.
2. Phương pháp giám sát ngọn lửa: UV hay ionization.
3. Có điều khiển quạt hay không.
4. Có điều khiển van hay không.
5. D1 hay D3: đặc biệt quan trọng nếu hệ thống đang sử dụng chức năng kiểm tra độ kín.
6. Cấu hình đánh lửa.
7. Các thiết bị cảm biến và công tắc áp suất đi kèm.
8. Thông số được lập trình trong BCU/BCSoft.

Một model có hình dáng tương tự nhưng khác mã cấu hình có thể không tương đương hoàn toàn về chức năng.

9. BCU 370WFEU1D3 88600176 chính hãng Kromschröder

Khi lựa chọn BCU 370WFEU1D3, nên đối chiếu đồng thời:

Model: BCU 370WFEU1D3
Order No.: 88600176
Brand: KROMSCHRÖDER
Series: BCU 370
Supply: 230 VAC
Flame control: UV
Configuration: Fan + Valve control + Integrated tightness control

Mã 88600176 được liệt kê tương ứng với BCU 370WFEU1D3 trong danh mục mã sản phẩm BCU 370.

10. Kết luận

KROMSCHRÖDER BCU 370WFEU1D3 – 88600176 là bộ điều khiển đầu đốt công nghiệp thuộc dòng BCU 370, được cấu hình cho nguồn 230 VAC, điều khiển quạt, điều khiển van, giám sát ngọn lửa UV và kiểm tra độ kín tích hợp.

Với khả năng điều khiển trình tự đầu đốt, đánh lửa, giám sát ngọn lửa và phối hợp các thiết bị ngoại vi, BCU 370WFEU1D3 là một thành phần quan trọng trong hệ thống quản lý đầu đốt công nghiệp. Việc lựa chọn đúng mã cấu hình đặc biệt quan trọng khi thay thế thiết bị hiện hữu.

Thông tin sản phẩm

• Tên: Bộ điều khiển đầu đốt Kromschröder BCU 370
• Model: BCU 370WFEU1D3
• Order No.: 88600176
• Điện áp: 230 VAC, 50/60 Hz
• Giám sát lửa: UV
• Điều khiển: Quạt + van
• Tightness control: D3
• Cấp bảo vệ: IP54
• Hãng: KROMSCHRÖDER / Honeywell
