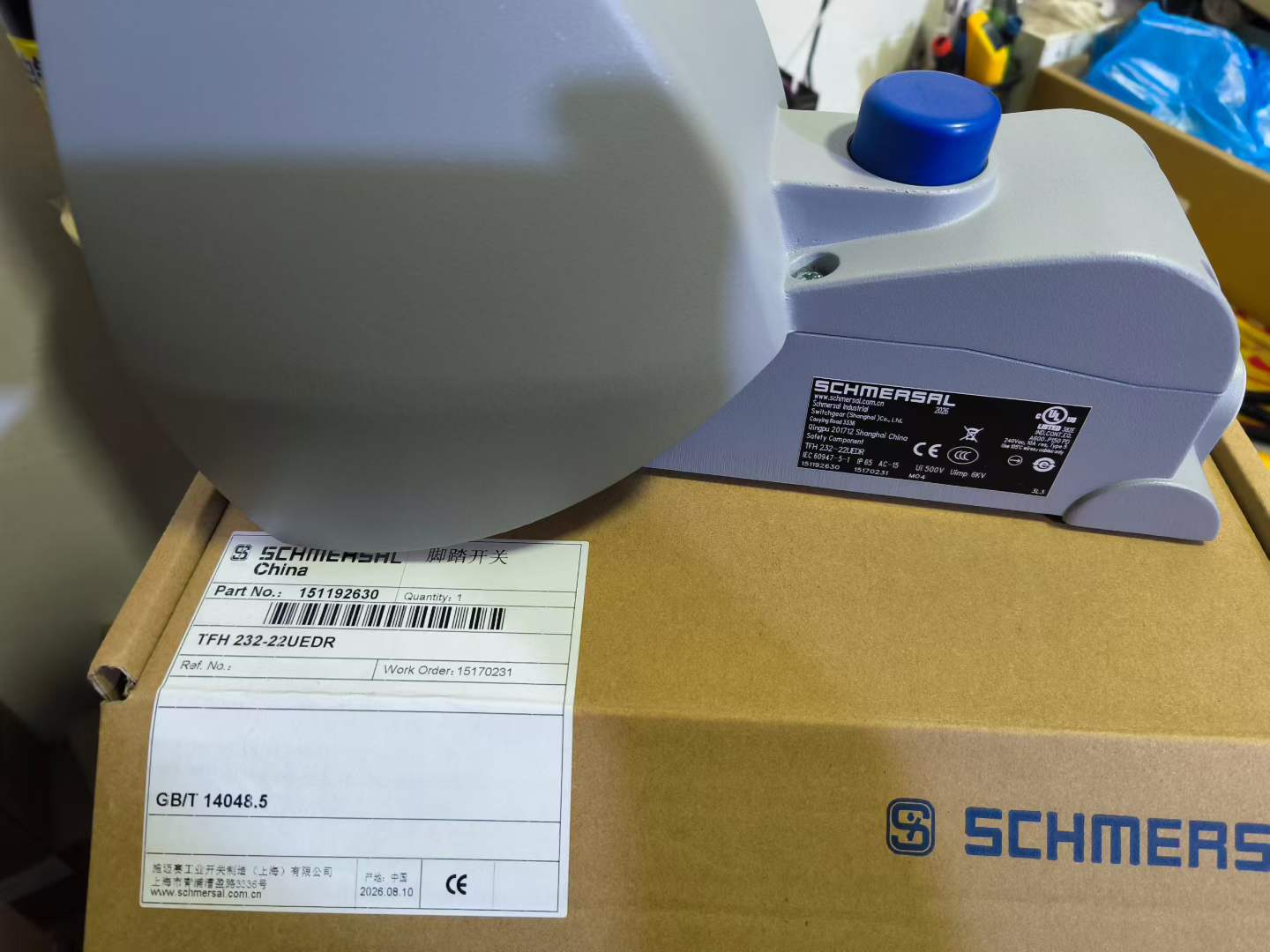

Công tắc bàn đạp

Thông số kỹ thuật:

• Cơ cấu tiếp điểm ngõ ra: 2NO + 2NC (SPST-NO x2 + SPST-NC x2) dạng tác động nhanh (Snap action). Hệ thống tiếp điểm đúp đảm bảo tính dự phòng an toàn cao.
• Cơ chế kích hoạt 3 giai đoạn an toàn (UED): Đây là tính năng cốt lõi của dòng thiết bị an toàn Schmersal:
  • Trạng thái tự do: Van/tiếp điểm ở vị trí ngắt.
  • Ấn nhẹ bàn đạp (Vận hành bình thường): Tiếp điểm NO đóng lại để máy chạy.
  • Ấn mạnh bàn đạp (Trường hợp hoảng loạn/sự cố): Cơ cấu cơ khí vượt qua điểm lẫy đàn hồi, ngắt hoàn toàn mạch NC, khóa cứng máy lại lập tức. Lúc này, dù người vận hành có thả chân ra, máy vẫn sẽ khóa an toàn cho đến khi nhấn nút Reset thủ công màu xanh trên thân máy (R - Manual Reset function).
• Thông số điện định mức: Điện áp cách điện định mức Ui = 500V, điện áp chịu xung đỉnh Uimp = 6kV. Dòng tải định mức đạt 4A tại 230VAC (hoặc tiêu chuẩn AC-15 / DC-13).
• Cổng luồn cáp điện: 1 cổng kết nối ren kích thước tiêu chuẩn M20 x 1.5.
• Vật liệu cấu tạo siêu bền:
  • Phần thân hộp bọc ngoài và nắp che bảo vệ chống rơi đồ nặng làm bằng Hợp kim nhôm đúc áp lực (Aluminium die-cast) phủ sơn tĩnh điện chịu lực đè lớn.
  • Lòng bàn đạp chân bên trong làm bằng nhựa kỹ thuật chịu nhiệt, gia cường sợi thủy tinh chống mài mòn.
• Cấp bảo vệ chống bụi nước: IP65 (Chống bụi xâm nhập hoàn toàn, chịu được tia nước áp lực từ mọi hướng trong môi trường nhà xưởng).
• Nhiệt độ môi trường vận hành: -25 °C đến +70 °C.
• Trọng lượng tinh: ~2.18 kg (Khối lượng lớn tạo độ bám sàn cực tốt, chống trơn trượt xê dịch khi đạp chân).
