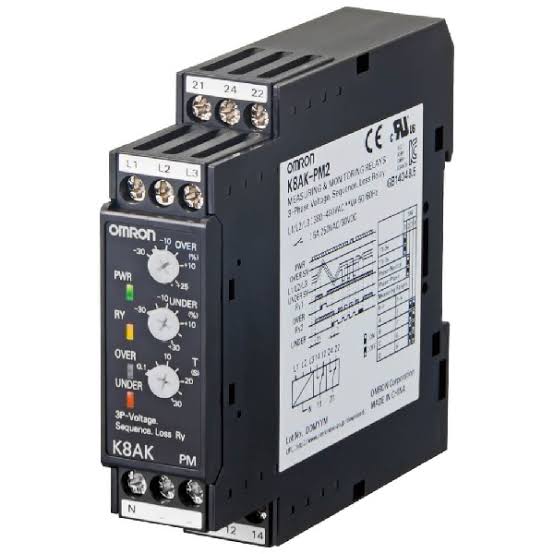

K8AK-PM2
OMRON
Relay giám sát
| Relay | Relay giám sát pcs |
| Họ sản phẩm | K8AK-PM — Three-phase Voltage & Phase Relay |
| Chức năng giám sát | Quá/thấp áp + Thứ tự pha + Mất pha (đồng thời) |
| Hệ nguồn | 3 pha 3 dây và 3 pha 4 dây |
| Dải điện áp giám sát | 220 VAC đến 480 VAC |
| Ngõ ra rơ le | 1 × SPDT |
| Dòng tiếp điểm | 5 A |
| Điện áp chuyển mạch max | 1250 V |
| Công suất tiêu thụ | ≈ 4.4 VA |
| Kiểu lắp | Thanh ray DIN 35 mm, thân 22.5 mm |
| Đầu cuối | Vít bắt dây |
| Chứng nhận | UL approved |
| Ứng dụng điển hình | Bảo vệ toàn diện tải 3 pha (động cơ, máy nén, bơm, biến tần) khỏi 3 loại sự cố nguồn phổ biến |
* Liên hệ để nhận tài liệu đầy đủ theo từng model.
Mô tả sản phẩm
OMRON K8AK-PM2 là rơ le giám sát đa chức năng cho hệ nguồn 3 pha 220–480 VAC — tích hợp trong 1 thiết bị 22.5 mm khả năng giám sát mà thông thường cần 2-3 rơ le đơn: quá áp, thấp áp, đảo thứ tự pha, và mất pha.
Điểm mạnh của K8AK-PM2 so với K8AK-PH1 (chỉ giám sát pha) là bổ sung giám sát điện áp bất đối xứng — phát hiện khi điện áp giữa 3 pha lệch nhau vượt ngưỡng, gây quá dòng cuộn dây và làm hư động cơ. Đây là sự cố phổ biến trong lưới điện công nghiệp Việt Nam khi tải 1 pha lệch pha.
Thiết bị hoạt động với dải rộng 220–480 VAC bao phủ cả lưới 220 V (3 pha 4 dây) và 380/440/480 V (3 pha 3 dây), phù hợp cho nhà máy có nhiều cấp điện áp khác nhau. Ngõ ra 1 SPDT với dòng tiếp điểm 5 A đủ để cấp lệnh cho contactor tải lớn hoặc gửi tín hiệu về PLC/SCADA.
Thân 22.5 mm lắp ray DIN, đầu cuối vít bắt dây tiêu chuẩn công nghiệp, có chứng nhận UL đủ điều kiện xuất khẩu sang thị trường Mỹ. Công suất tiêu thụ chỉ 4.4 VA — không đáng kể trong tủ điện.
Ứng dụng điển hình: Bảo vệ toàn diện cho hệ thống bơm nước, máy nén khí công nghiệp, biến tần và động cơ chính trong nhà máy — nơi 1 sự cố nguồn có thể gây thiệt hại lớn và ngừng sản xuất.
