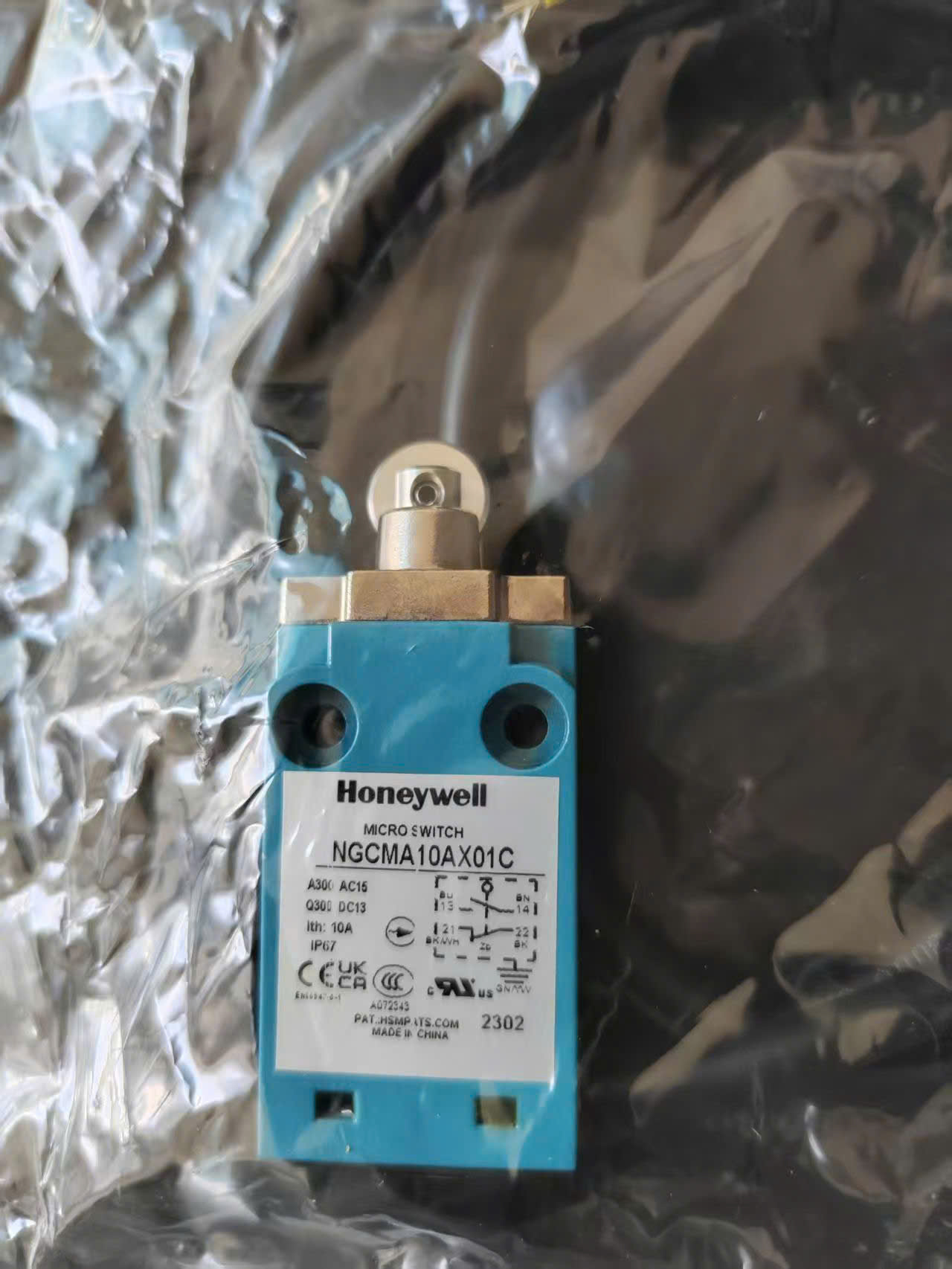

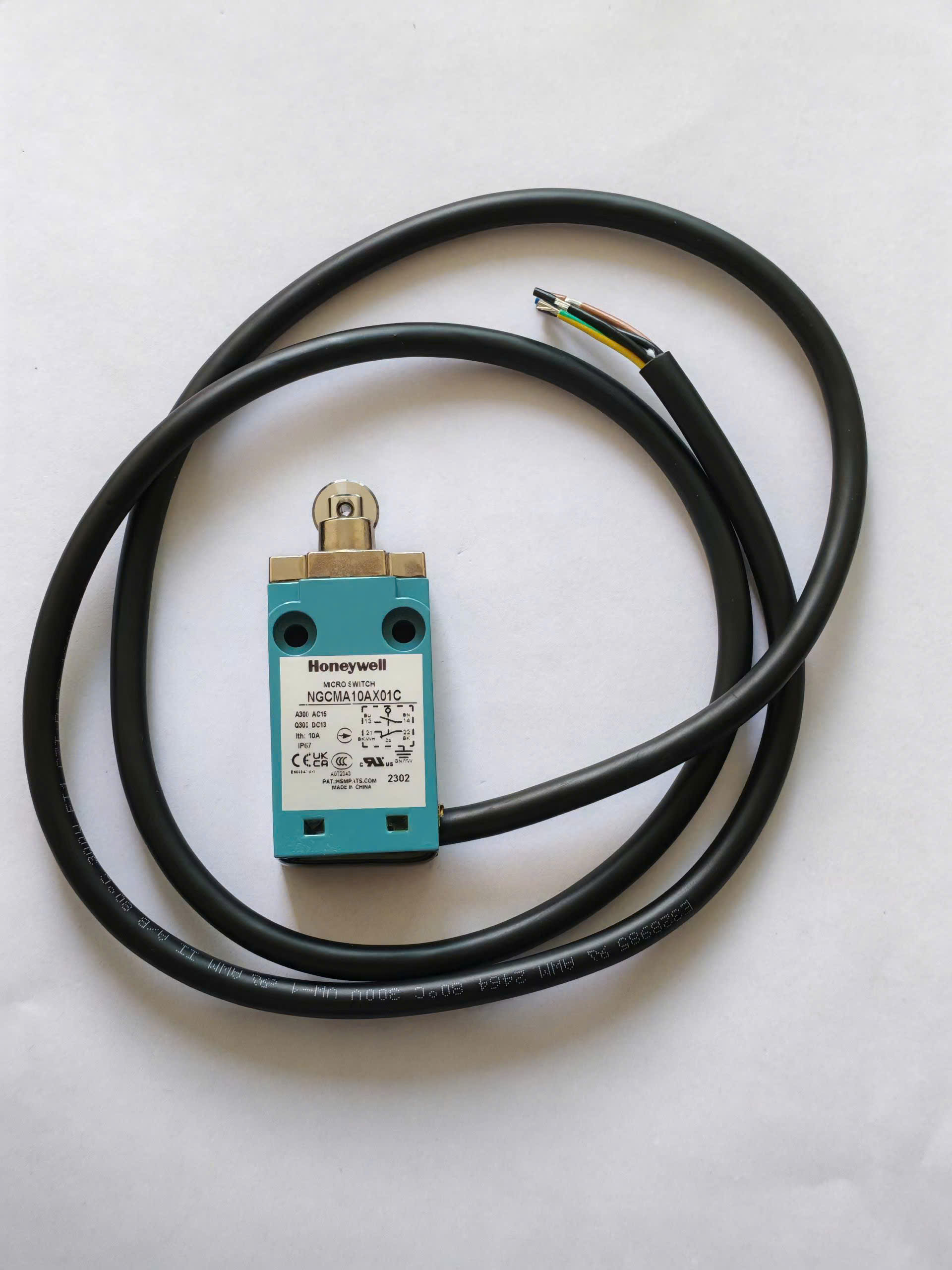

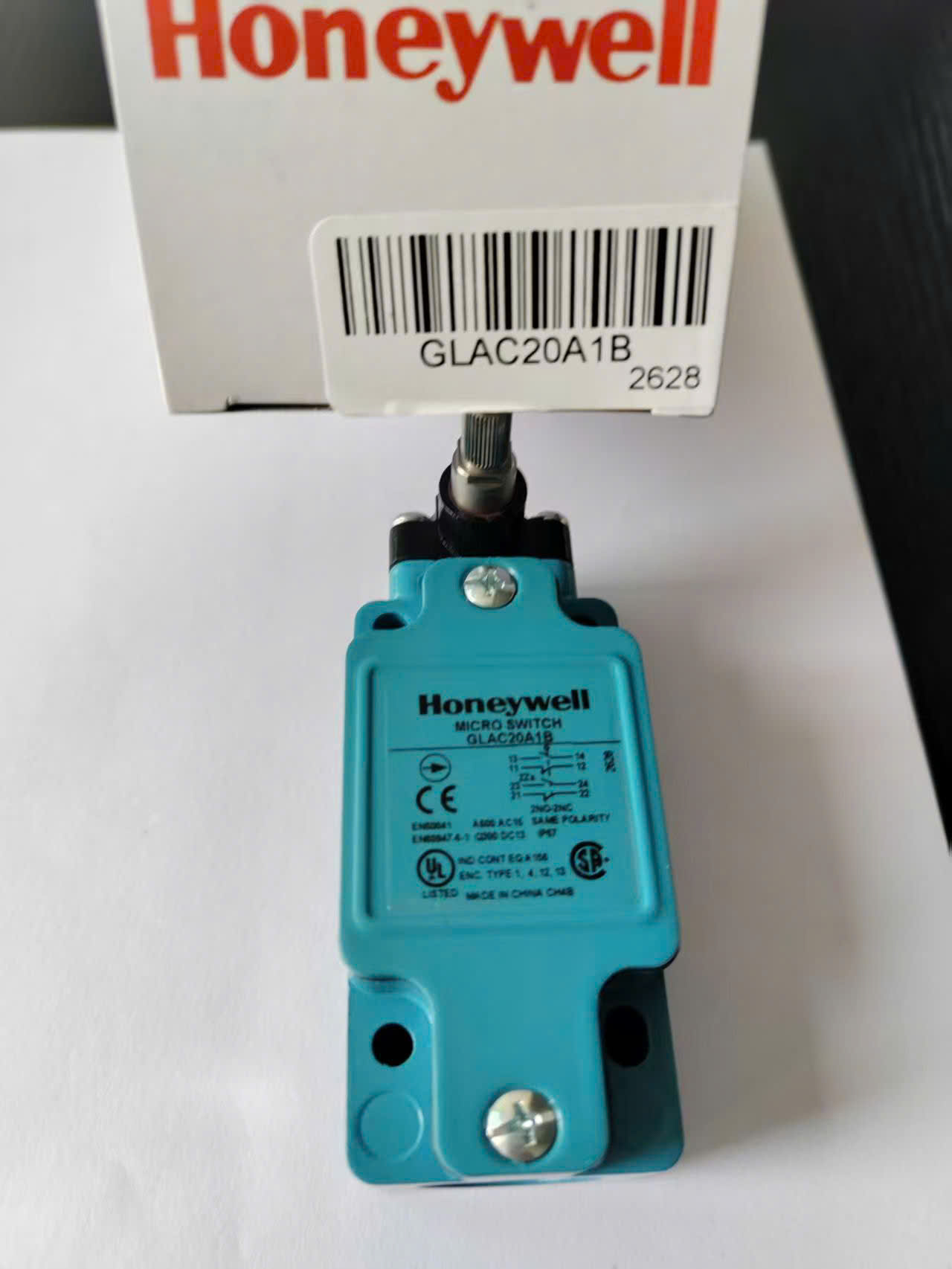

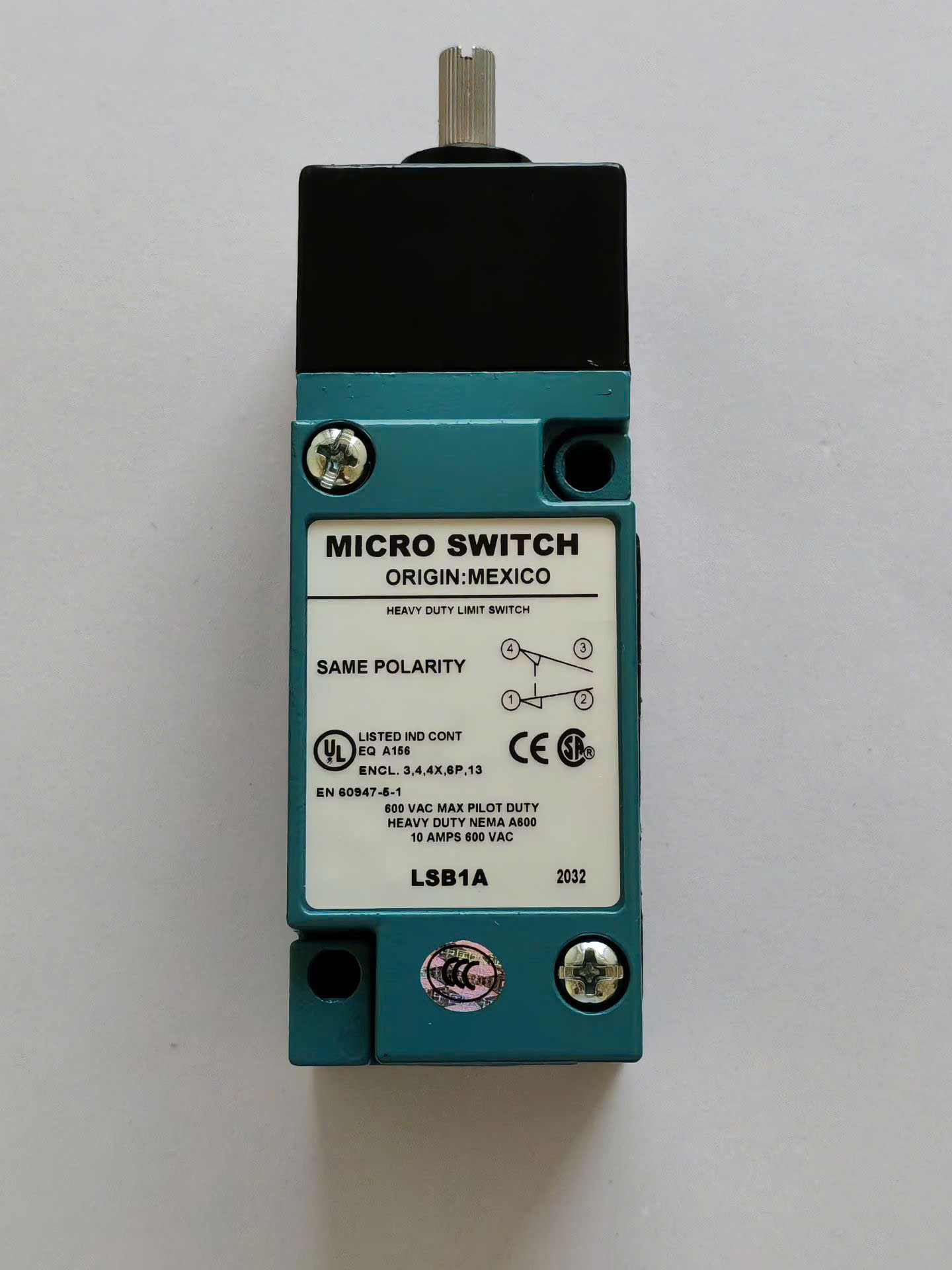

Công tắc hành trình

Thông số kỹ thuật:

• Kiểu đầu tác động (Actuator): Dạng xoay đỉnh (Top Rotary). Cơ chế này sử dụng một trục xoay nhô lên ở đỉnh đầu để kích hoạt tiếp điểm thông qua tay đòn cơ khí đính kèm. (Lưu ý: Thiết bị tiêu chuẩn chưa bao gồm cần gạt/tay đòn cơ khí).
• Cấu hình tiếp điểm: 1 NO + 1 NC (Single Pole Double Throw - SPDT), cơ cấu tác động nhanh độc lập (Snap Action).
• Thiết kế kiểu khối (Housing Style): Thiết kế dạng cắm giắc tiện lợi (Plug-in design). Phần thân trên chứa tiếp điểm có thể tách rời khỏi đế cắm dây. Nhờ đó khi cần thay thế, kỹ thuật viên không phải tháo rời hay đấu nối lại hệ thống dây cáp điện giúp giảm tối đa thời gian dừng máy (downtime).
• Thông số điện áp/dòng điện định mức:
  • Điện áp xoay chiều tối đa: 600V AC (Dòng nhiệt liên tục tối đa 10 A).
  • Điện áp một chiều tối đa: 250V DC.
• Đặc tính lực hành trình:
  • Lực tác động kích hoạt tối đa: 0.28 Nm (2.5 in-lb).
  • Góc kích hoạt trước (Pretravel): Tối đa 25°.
  • Góc vượt hành trình an toàn (Overtravel): Tối thiểu 110° (Thiết kế chịu góc quay thừa rất lớn giúp bảo vệ cơ cấu nhông bên trong).
• Chất liệu cấu tạo: Thân bằng hợp kim kẽm đúc khuôn (Zinc die-cast) dày bọc lớp sơn epoxy tĩnh điện. Cơ cấu truyền động (drive train) hoàn toàn bằng kim loại chống mài mòn và chịu được nhiệt độ cao. [1, 2]
• Cấp bảo vệ môi trường: Đạt tiêu chuẩn chống nước/bụi IP65/IP66/IP67 cùng các chứng nhận NEMA khắt khe: 1, 3, 4, 4X, 6, 6P, 12, 13.
• Kiểu lỗ đi dây: Kích thước ren tiêu chuẩn công nghiệp Bắc Mỹ 1/2 in - 14 NPT conduit.
• Nhiệt độ hoạt động: Bền bỉ từ -12°C đến 121°C.
