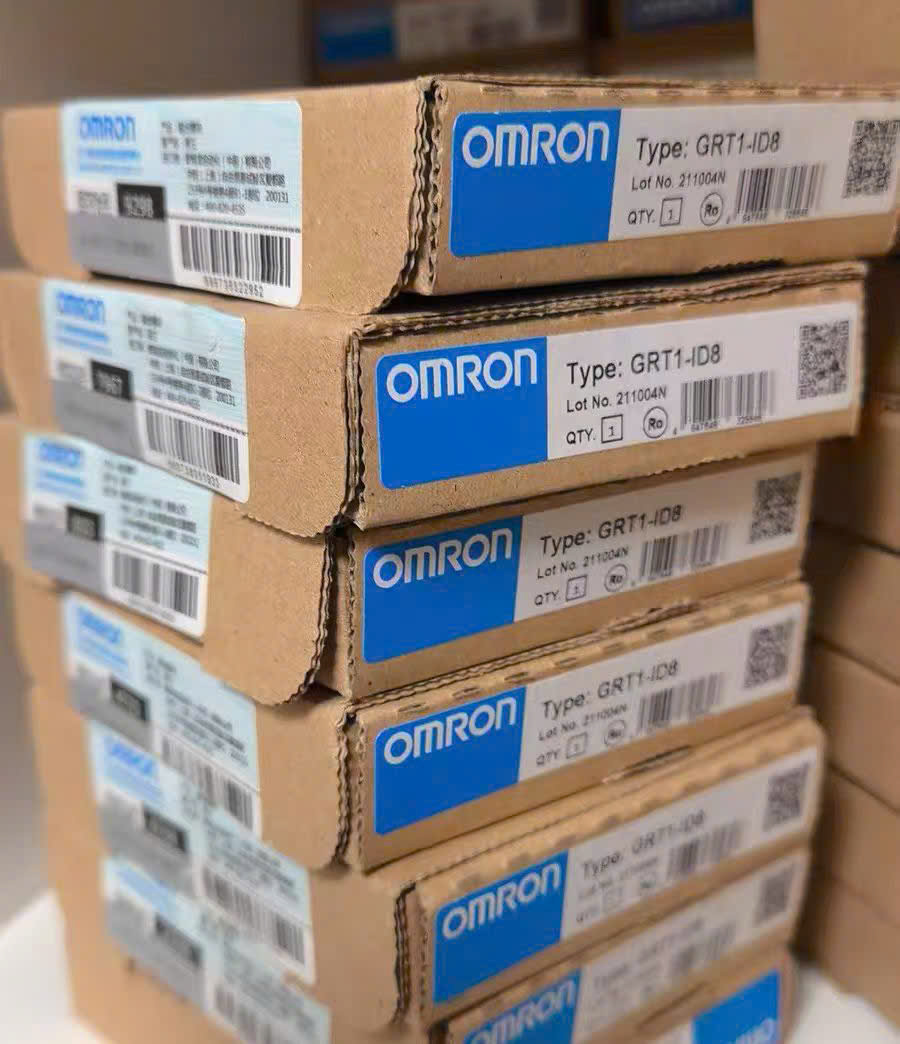

Module mở rộng

Thông số kỹ thuật:

• Số lượng ngõ vào (Inputs): 8 ngõ vào kỹ thuật số (8 điểm).
• Loại tín hiệu kích (Input Type): NPN / PNP linh hoạt (Hỗ trợ cấu hình đấu chung cực âm Commom cực dương hoặc ngược lại tùy thuộc vào sơ đồ dây của hệ thống).
• Điện áp định mức ngõ vào: 24 VDC (Hải dải điện áp cho phép hoạt động ổn định từ 15 đến 26.4 VDC).
• Dòng điện ngõ vào tiêu chuẩn: 4 mA / cổng (tại điện áp 24 VDC).
• Ngưỡng điện áp kích hoạt:
  • Trạng thái ON (Có tín hiệu): Tối thiểu 15 VDC (Dòng điện tối thiểu 2 mA).
  • Trạng thái OFF (Mất tín hiệu): Tối đa 5 VDC (Dòng điện tối đa 1 mA).
• Thời gian trễ đáp ứng (ON Delay / OFF Delay): Tối đa 1.5 ms.
• Kiểu đấu nối dây: Cầu đấu dạng kẹp không vít (Screwless push-in terminals), giúp cắm dây trực tiếp cực nhanh mà không cần vặn vít, tăng khả năng chống rung lắc cơ khí.
• Đèn LED hiển thị trạng thái: Tích hợp cụm đèn hiển thị số từ 0 đến 7 tương ứng với trạng thái On/Off của từng ngõ vào, kết hợp đèn LED báo trạng thái module (TS).
• Kích thước vật lý: 84 x 15 x 76.8 mm (Cao x Rộng x Sâu). Thiết kế dạng lát mỏng (Slice) chỉ 15mm giúp tối ưu mật độ lắp đặt trên thanh DIN Rail.
